HPC I-55L触摸一体机主板故障检修
来源:家电维修  作者:佚名  2017-09-01 10:21:58

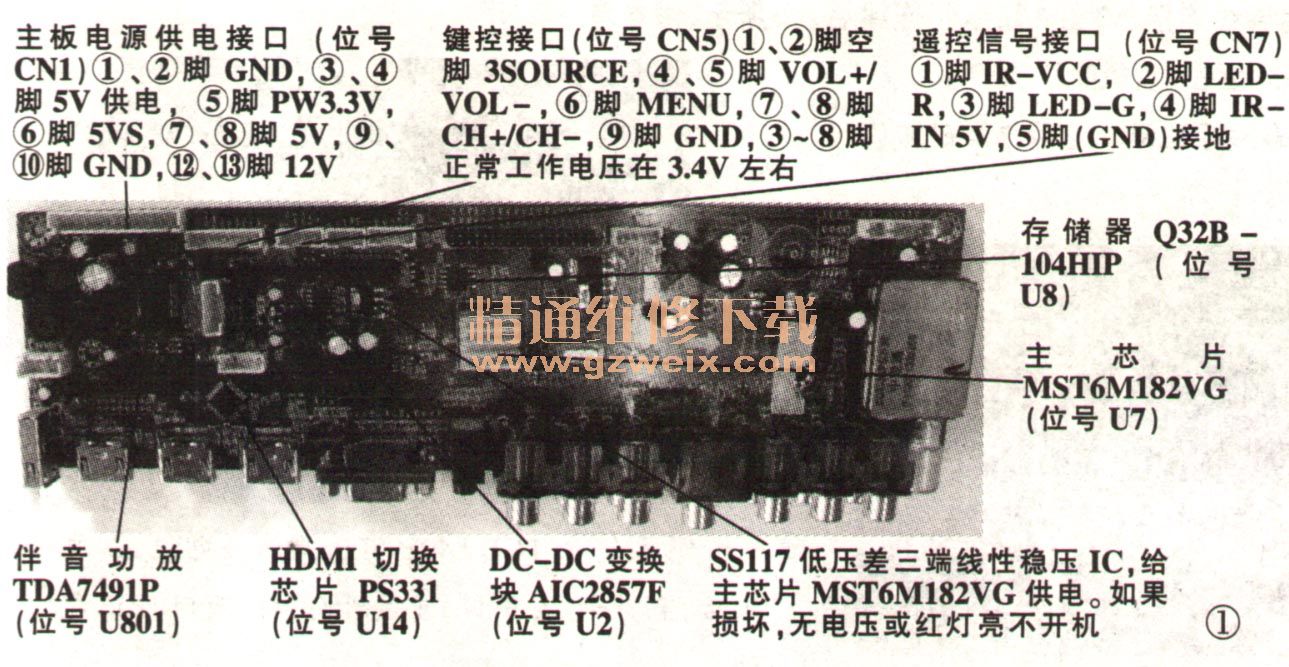

    HPC I-55L触摸一体机集电视、电脑、触摸为一体,其主板型号是TOP  TECH MST182VG V2.0-A(屏数据为AUO T550HVN02 V l),如图1所示。按遥控器的菜单键后输入“2、5、8、0”可进入工厂设’置菜单,调试有关参数。

    该机主芯片型号是MST6Ml82VG,内置有CPU、缩放处理、TV解码、音效处理DSP、多媒体编解码等电路。众多的视频信号从各自的接口输入主IC后,经过解调、解码、ADC、画质调整、缩放处理后输出60HzLVDS信号。音频信号输入主IC后,经过解调、ADC、解码、DSP音效处理、音量调节后,通过模拟接口送给功放,最后驱动扬声器发声。
    CPU为32-bitMIPS架构,支持ISP(在系统可编程)功能,同时支持USB升级功能。USB接口支持U盘、移动硬盘等多种USB存储设备,通过内置强大的多媒体编解码器,能够播放USB存储设备上的多种视频、音频、图片、文本内容。
    TDA7491 P是一款10w+10W双BTL的D类音频放大器,单电源供电,采用裸露焊盘朝下的PowerSSO-36封装形式。

    例1:电源指示灯为红色,按遥控器无任何反应。
    分析检修:该机无待机开机按钮,必须用遥控器开机,此类故障需先判断遥控器是否正常。如果正常,则故障原因主要有以下3点:(1)高压板或电源板异常;(2)遥控接收电路损坏;(3)信号板损坏。
替换信号板后试机,故障依旧。测遥控信号接口(位号CN7)电压如下:①脚(IR -VCC),5V;②脚(LED-R),0.69V;③脚(LED-G),1.92V;⑤脚(IR-IN)、 5V,均正常。断开高压板的供电后开机,故障不变。将本机软件数据拷贝到U盘的根目录下,然后将U盘插到信号板的USB接口中,上电开机,U盘指示灯闪烁,几秒钟后背光亮、屏上出现开机画面,但用遥控器却不能关机。测遥控板接收头供电电压为5V,接收端电压为4.9V,均正常。更换遥控接收头后试机,故障排除

    例2:故障现象同例1
    分析检修:替换信号板后,开机,背光亮,屏上出现开机画面,判定故障出在信号板上。强制启动电源,测量主板电源供电接口(位号CN1)各脚电压均正常,但AIC2857F(U2)②脚无12V供电,沿着这一线路往前找,发现保险电阻FB 12与滤波电容C4(100μF/16V)正极之间的过孔断路,用一根导线短接该过孔后开机,故障排除。


    例3:故障现象同例1

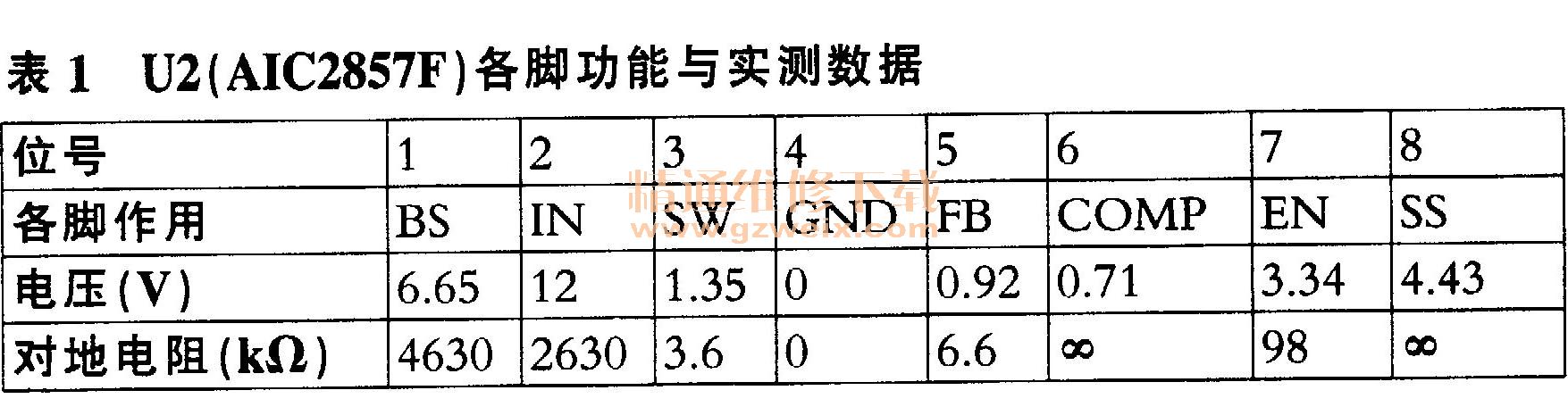

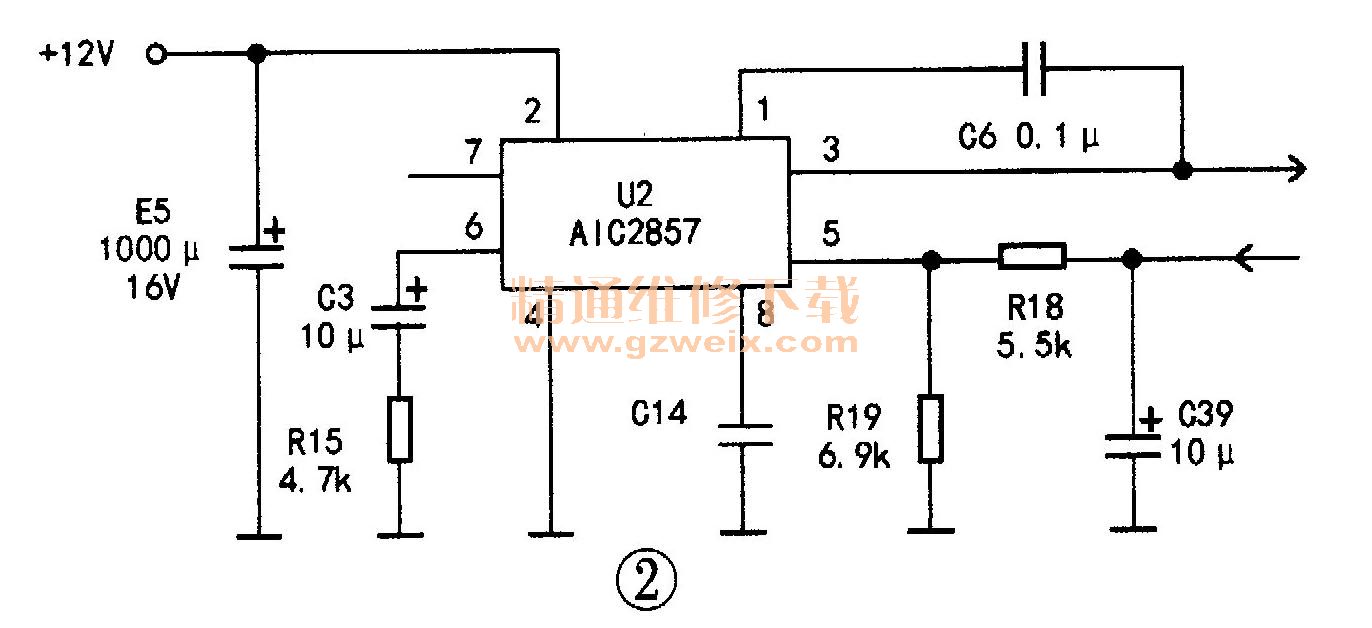

    分析检修:将电源板上的⑥脚(SYSB)与⑤脚(5V)短接,强制启动电源,测得各组电压境均正常。测U2的②脚电压约为10v左右(正常为12V),检查U2外围电路(如图2所示),未发现异常,判断U2损坏。换新后开机,故障排除。此时测得U2的各脚电压如表1所示。


[1] [2]  下一页
