ANAM S9A卫星接收机开机无反应维修实录
来源:家电维修  作者:佚名  2018-07-17 08:32:31

    接修一台ANAM S9A卫星接收机,开机无任何反应。拆机测量,电源板送往主板的电压仅为3.93V,而正常电压为12V。断开主板测量还是如此,说明电源板有故障。拆下电源板检查,发现误差取样芯片TL431(U4)已更换过,并且引脚装反。更换U4后试机,输出电压为5.95V。代换光祸PC817(U1)后输出电压变成8.48V,但仍不开机。

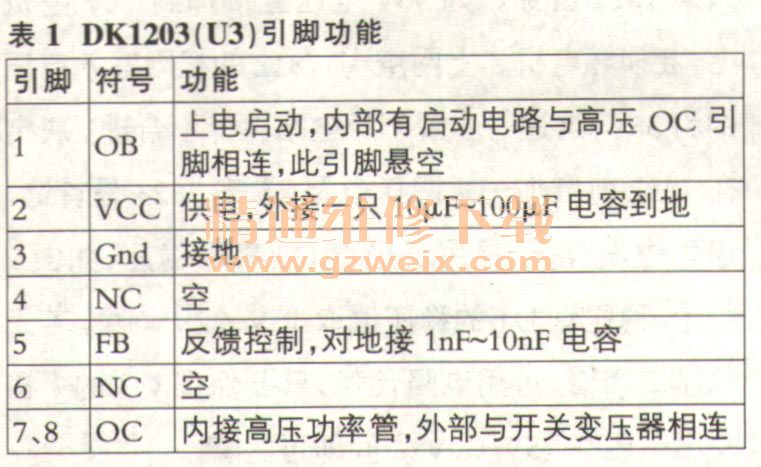

    该机电源以小功率离线式开关电源控制芯片DK1203为核心组成,外围电路简洁,如图1所示。DK1203(U3)引脚功能见表1。



    影响输出电压的主要是U3⑤脚,可是TL431和PC817均已换新,会不会是C4漏电呢?拆掉C4试机,故障依旧,怀疑U3损坏。在准备更换U3时,发现取样电阻R3和R4下面有固定胶,除去固定胶后试机,12V电压正常。
    本以为大功造成,没想到接上主板后还是无任何反应。测量主板上U1(1117-1.8)输出端电压约为0V,其输入端电压也不足1V,看来主板供电有问题。该机主板供电系统如下: U3(S42BBB)和L1组成的DC/DC电路,将12V转换为5V; U9(S10DEA)和L4组成的DC/DC电路,将5V转换为3.3V,为主芯片3329和高频调谐芯片等供电;U1将3.3V转换成1.8V,为DDR芯片供电;U8和L5组成的DC/DC电路,将3.3V转换为1.2V、为芯片内核供电。

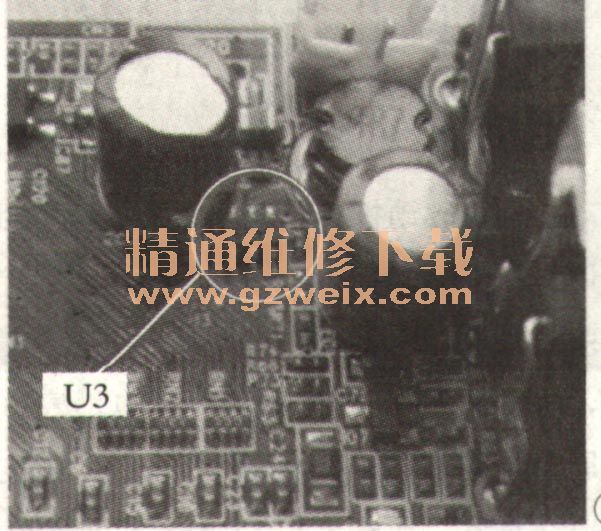

    测量发现,5V电压不正常,从而导致其他各路电压均不正常。查资料得知U3的实际型号为ST13472、测其①脚输入电压为12V、⑤脚使能端为高电平,其他引脚电压均为0V,估计U3已损坏。从废板上找来同型号元件换上,如图2所示。通电试机,故障排除。
