用M3小板代换户户通卫星接收机位置锁定模块
来源:家电维修  作者:佚名  2018-04-19 08:55:49

    一台博尚BS-ABS666N标清定位型户户通接收机,开机收看几分钟后便弹出“位置锁定模块异常1”对话框,无法正常收看。

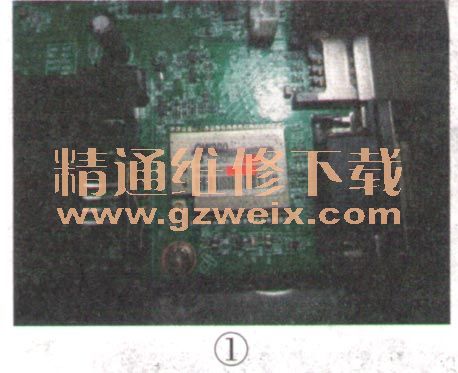

    拆机,发现该机使用早期一代签名的IMEI码QW300模块,如图1所示。查资料得知模块⑤、⑥脚为VBAT少A供电端,测量其电压为正常值4.0V,再测量模块与主芯片通信的24(U0TXD)、25脚(U0RXD)电压约为0v。手摸模块发热严重,很明显该位置锁定模块已损坏。
    开机后,主芯片向位置锁定模块发送AT指令、位置锁定模块接到指令向主芯片发送模块版本号、串号和基站信息及签名数据。若主芯片没有收到位置锁定模块的应答回信,则提示“位置锁定模块异常1”;若位置锁定模块与主芯片通信时签名校验没有通过,则提示“位置锁定模块异常2”;若位置锁定模块发送给主芯片的自身串号跟智能卡中存储的模块串号不一致,则提示“位置锁定模块异常3”。即所谓的机卡不一致;若位置锁定模块空中升级失败,则提示“位置锁定模块异常4”;若位置锁定模块发送给主芯片的基站信息跟智能卡中存储的基站信息不一致,则提示“位置改变”。考虑到返厂更换模块周期太长,因此笔者购入M3小板来替换原机位置锁定模块。
    M3小板主要由单片机(MCU)GD32F1308P6组成。该单片机是基于ARM Cortex-M3内核的32位通用MCU产品,主频为48MHz,片内闪存为64kB、SRAM为8k B,供龟范围为2.6V~3.6V,内核供电电压为1.2V,I/O口可承受5V电压,内嵌实时时钟(RTC)和2个看门狗,具有掉电复位、上电复位及电压监测功能等,采用TTSOP20封装形式。
    M3小板实质就是模拟位置锁定模块向主芯片发送相关信息,因不同的户户通接收机内部位置锁定模块具有不同的版本号、串号以及使用者不同的地理位置信息,所以使用M3小板之前需写入这些信息。另外,因M3小板已写入了多套签名程序_,所以新老签名的接收机都可以使用。M3小板引脚定义如图2所示。在写入基站、模块串号等数据时,将TX端与刷机小板(即USB转TTL小板)RX端连接,R×2端与刷机小板TX端连接,Vcc和Gnd分别接至刷机小板对应的Vcc和Gnd上。须注意的是,刷机小板Vcc有5V与3.3V之分,要正确设置好跳线帽以免烧坏M3小板。把USB转TTL刷机板插入电脑任一USB接口,打开设备管理器记住COM端口号,比如“COM3",双击运行卖家提供的“M3维修小板写号写基站工具”软件,打开登录界面并输入卖家客服提供的用户名和密码(电脑需联网),进入工具软件界面后先进行相关设置,串口号选择之前要求记住COM端口,选择正确的位置锁定模块版本号(若版本号下拉菜单中没有,则可以手工输入),并填写模块串号。接下来写入从智能卡中得到的基站数据,运营商一般是中国联通或中国移动。位置区域码可以随便写,只要是十六进制数据即可,小区识别码一定要填写从智能卡中得到的相关数据,最多可以写10个,最少也得填写1个,如图3所示,最后点击“写入数据”按钮,若弹出“写入数据成功”,如图4所示,表明操作成功,这时将M3小板与刷机板断开;如果提示失败,则检查端口设置和接线是否正确。
