三菱重工FDC504KXE6Q多联机现场通信调试与试运行操作(上)
来源:家电维修  作者:佚名  2018-07-17 08:30:01

    三菱重工多联机在国内多联机市场中以高性价比和高拖带率迎得较好的口碑,但是对于一些刚接触或者对多联机不太熟悉的工程技术人员,安装好后的通信调试环节确实是头痛的事情,本文笔者以三菱重工FDC504KXE6Q多联机为例对其通信调试进行总结。
    1.产品概况

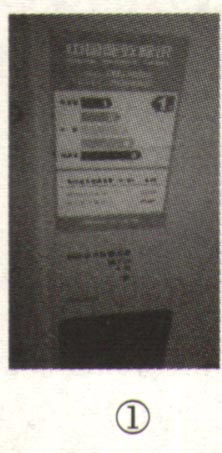

    三菱重工多联机目前主流的产品有KXZ、KX6、KX4系列,其制造的产地主要有进口(泰国)和国内海尔代工生产,例如:FDC504KXE6Q是中国产,而FDC504KXE6是进口的,最后一个字母不同表示产地也不相同。FDC504KXE6Q是一台18HP的KX6系列主机,如图1所示,内部有两个变频压缩机组成一个大系统,如图2所示,最大的拖带内机数量是36台,使用R410a冷媒。


    2.为什么要进行通信设里
    多联机由于一台(组)外机通过分歧管或分歧箱拖带多台内机,为实现每台内机与外机通信来控制空调的运行与实现相关功能,需要确认内机与外机对接的地址编号以及每台内机独立的地址编码,这就需要通过外机和内机转盘开关进行设置,以分配相关地址编码,再通过内外机连接的通信线,采用R485串行通信实现多联机的控制。

    3.通信调试
   (1)调试方式
    厂家为了便于安装工程技术人员进行产品的调试,可以设置“自动地址”和“手动地址”两种模式,在实际应用中要结合使用控制模式、抗干扰程度等进行选择,例如,机子如果使用集中控制器的就不能设置“自动地址”而是要设置为“手动地址”。地址设置前必须对外机、内机进行关机断电方可进行操作。
   (2)外机电控主板地址设置
    要实现对多联机的控制必须进行外机主板、内机电控板的地址设置。而外机的设置主要通过两个绿色的转盘开关(SW 1、SW2),如图3所示。使用平口改锥的调节来实现。

    自动寻址模式设置:如果要设置为自动寻址模式就把两个转盘中+位转盘(SW1)调整到“4”个位转盘(SW2)调整到“9 ”,也就是组成“49”即为厂家产品默认的自动寻址模式。
    手动地址设置:如果需要手动设置地址时,需要把外机两个绿色的转盘(SW 1、SW2)调整在00~47范围的任何一组数字即可。
