天柏STB4-2广电有线机顶盒的通病维修
来源:本站整理  作者:佚名  2015-10-22 10:13:12

    该机通电,电源指示灯亮,有频道显示,但电视无图无声,时间能同步,可以收看1频道(本地系统频道)。
    拔除电源线,机顶盒重新启动,故障现象依旧。广电工作人员称为此机顶盒通病—电源坏,必须到广电指定维修处。至指定地点,发现接待处地上和桌面上清一色此款机顶盒,与工作人员沟通,了解到机顶盒收不到其他频道,与解码电路无关,都是电源电路引起,询问了解维修价格收费高,于是拿回家自己“捣腾”。

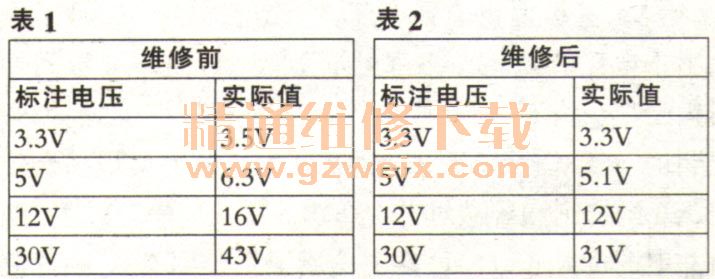

    打开机顶盒盖子,内部主要有两块电路板,分别为电源板和主板(见图1),重点检查电源板。该机电源采用8脚VIPer22A(U1)集成块,脉冲宽度调制(PWM )芯片,先检测电源输出电压(见表1),发现电压偏高。检测相关关键点,发现C138(1000RF/16V)电容鼓包,绘制出局部原理图见图乱拆下C138检查,发现其已损坏。通过分析原理便知C138失容会造成取样电压低,U5的①脚电位降低,U3光祸导通能力降低,反馈到电源管理芯片u1的电压加大,导通脉宽使输出电压上升,各路次级电压都应该升高。



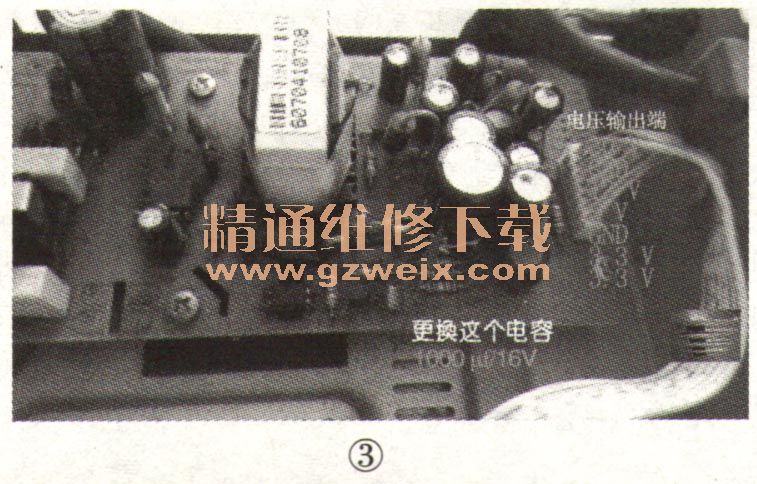

    更换同型号电容,再次检测电压,检测数据正常(见表2)。通电试机,电视图声正常,随意换台,一切正常,机顶盒修复。相关实物图解见图3。



    再次去广电维修处,与维修人员沟通交流,维修人员说本故障90%为C138(1000μF/16V)电容坏引起,分析造成原因多为平时看完电视,不关闭电源的习惯引起,使电源长时间工作所致。
