万用表是微波炉维修中非常重要的检测仪表，通常，在实际检测时，家电维修人员凭借万用表对微波炉功能电路和主要器件的检测，即可确定故障的原因，最终完成对微波炉故障的检测。

1.微波炉的整机结构

微波炉是一种靠微波加热食物的厨房电器，其微波一般为频率 2.4 GHz 的电磁波，微波的频率很高，可以被金属反射，并且可以穿过玻璃、陶瓷、塑料等绝缘材料。

图解（1）

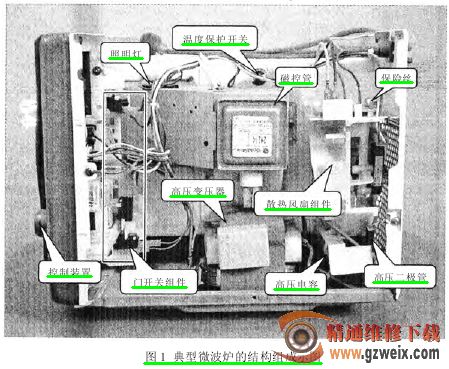

典型微波炉的结构组成，见图 1 所示。

一般来说，微波炉主要是由控制装置、门开关组件、高压变压器、照明灯、温度保护开关、磁控管、散热风扇组件、高压电容、高压二极管和保险丝等器件构成的。

微波炉中的主要部件与众多电子元器件相互连接组合形成单元电路(或功能电路)。工作时，各单元电路(功能电路)相互配合协调工作。

图解（2）

典型微波炉的整机电路，见图 2 所示。

通常微波炉的电路是由保护装置、发射装置、转盘电机、烧烤装置、微电脑控制装置和控制装置等构成的。

当关好微波炉门，将微波炉通电后，220 V 的电压

通过微波炉保护装置后，由降压变压器经整流、滤波

电路为控制电路(微电脑)提供低压直流电压；当按动电脑控制装置的启动按钮后，继电器 RYl、RY2 动作，为其风扇电机提供所需工作电压，使其风扇电机开始转动，微波炉转盘装置及微波炉发射装置也都开始工作。

2. 微波炉的主要检测部位

使用万用表对微波炉进行检测时，要根据微波炉的整机结构和电路特点，确定主要检测部位。这些检测部位是微波炉检测时的关键点，使用万用表对这些主要检测部位进行测量，即可查找到故障线索。

图解（1）

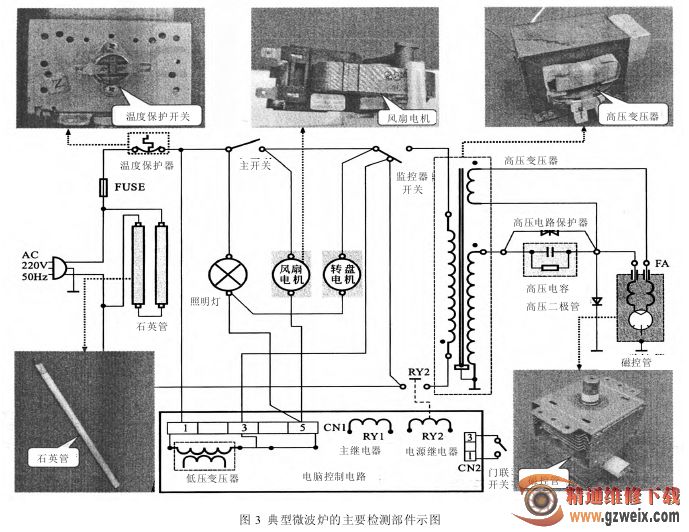

典型微波炉的主要检测部件，见图 3 所示。

用万用表检测微波炉中的保护装置时，重点需要对保险管、温度保护器、门开关组件、风扇电机、照明灯等部件(部位)进行检测。

用万用表检测微波炉中的发射装置时，重点需要对磁控管、高压变压器、高压电容、高压二极管等部件(部位)进行检测。

用万用表检测微波炉中的转盘装置时，重点需要对转盘电机进行检测。

用万用表检测微波炉中的烧烤装置时，重点需要对供电电压、石英管进行检测。

用万用表检测微波炉中的微电脑控制装置时，重点需要对操作电路板、降压变压器、电源供电继电器、蜂鸣器等部件(部位)进行检测。

用万用表检测微波炉中的机械控制装置时，重点需要对同步电机、定时和火力控制组件、警铃等部件(部位)进行检测

( 1) 保护装置

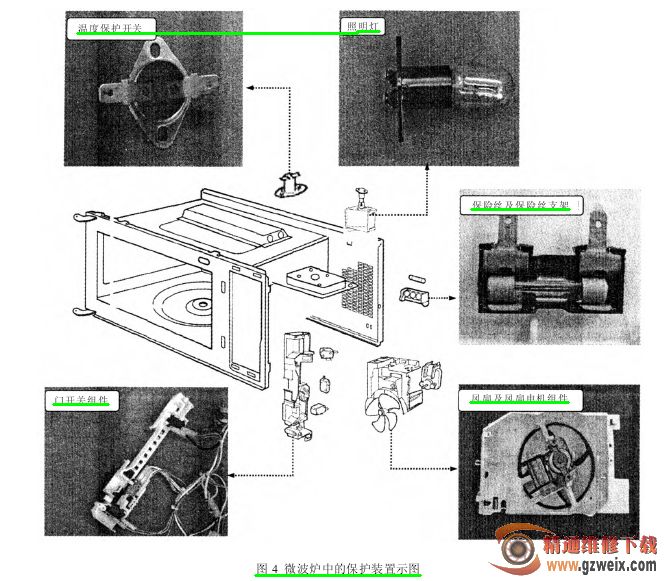

微波炉的保护装置主要用来确保微波炉在工作过程中的安全，在微波炉中都会设有许多的保护装置。微波炉中的保护装置，见图 4 所示。

保护装置主要是由保险管、温度保护器、门开关组件、风扇电机和照明灯等构成的。

①保险管

保险管属于微波炉的电路保护装置，当微波炉接通电源开始工作后，交流 220 V 电压经插头送入微波炉中首先要经过保险管，当微波炉中的电流有过流、过载的情况时，保险管就会烧断，起到保护电路的作用，从而实现对整个微波炉进行保护的作用
