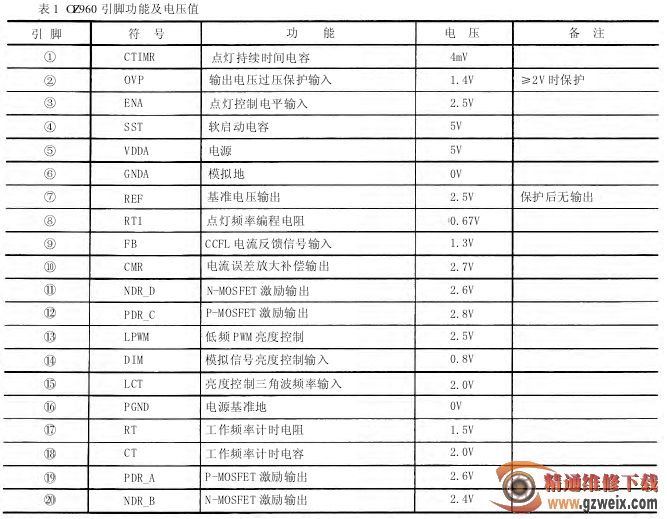

②OZ960（U15）引脚功能及电压值（见表 1）。

③关键脚位描述。

②脚，OVP(Over Voltage Protection)，过压保护。

该脚的取样信号是从变压器的输出送来的电压信号，IC 内部设置的极限电平是 2 V，当取样电压达到这个极限电平时，IC 内部 OVP 运放输出翻转，保护电路启动，4 个输出激励端停止输出激励脉冲，灯管熄灭，同时，⑦脚也没有 2.5 V 的基准电压输出，整个 IC 不工作。

③脚，ENA(Enable)，点灯使能端。

该脚是 IC 运行与否的使能端，或者说是灯管点亮的控制端。

临界电平设置为 1.5 V，当该脚输入电平高于 1.5 V时，IC 开始运行，灯管点亮；当该脚输入电平低于 1.5 V时，IC 停止工作，灯管熄灭。

⑦脚，REF(Reference)，基准电压端。

该脚电压是由⑤脚电源端电压经内部稳压后输出的一个 2.5 V 基准电压，供 IC 内部和外部电路工作。IC 保护时该脚没有输出。

⑨脚，FB(Feed-back)，输出电流反馈信号输入端(过流保护)。

临界电平设置于 1.25 V，当输出电流过大时，通过电流取样电路，向该脚反馈一个电压信号；输出电流低于 1.25 V 时，内部 EA 运放输出翻转，启动保护电路，IC 停止输出，灯管熄灭。

17、18脚，RT/CT，振荡电阻和电容。

该两脚内部是背光振荡电路，振荡频率由这两脚的电阻、电容决定。运行频率 f 由下式决定：

f=68.5×104/(CT×RT)

2. LM339( U10) 四电压比较器

U10 四电压比较器用来对输出变压器 T5～T8 电流取样信号的电压进行比较。

1，②、14脚 3 个运放输出电平均连接到 OZ960的⑨脚(FB 输入)，作为对输出变压器 T5～T8 电流的监测和保护。
