由于数据率的提升，对时钟抖动分析的需求也随之水涨船高。在高速串行数据链接中，时钟抖动会影响发射器、传输线路、及接收器中的数据抖动。时钟质量保证的测量也在发展。其强调的是，就位错误率而言，建立时钟效能与系统效能的直接关联性。我们将回顾参考时钟的作用及时钟抖动对数据抖动的影响，并讨论运行在E5052B 信号源分析仪（SSA） 上的Agilent E5001A 精确时钟抖动分析应用所采用之新测量技术，该技术具有出色的功能、可测量超低的随机抖动（random jitter ，RJ）及对RJ 与周期抖动（periodic jitter ，PJ）成分的实时抖动频谱分析，从而提高设计质量。我们还将讨论这种可加快设计验证流程的新技术的实时测量能力。

参考时钟在高速串行应用中的作用

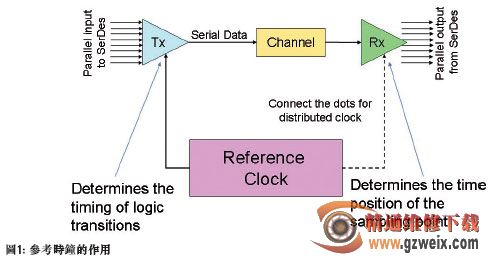

图1 显示了参考时钟的主要组成部分。发射器通常将一组低速率的并行信号连续串行（serialize）成一串行数据串流。信号传播的传输信道包括背板和缆线。接收器会对进入的串行数据进行解释、重建其时钟信号，而且通常要将其解串行（de-serialize）成为并行数据串流。在许多像这一类的描述中，多把参考时钟当作是一种组成要素，而不是关键的参与者（player）。但在高速率串行数据系统中，参考时钟则会被当作关键组件来使用。通常参考时钟是以远低于数据率的频率来进行振荡，然后在发射器中进行倍频。发射器使用参考时钟来定义在串行数据串流中逻辑转换的时序。发射数据中含有参考时钟的特征。在接收器端，会出现两种不同的情况。如果参考时钟还未分配，接收器从数据串流中恢复一个时钟，例如，使用锁相环（PLL），并使用该时钟来及时地定位出采样点。如果参考时钟已经分配，则接收器采用数据信号和参考时钟来对采样点定位。

时钟抖动对发射器数据抖动的影响

参考时钟为系统时序的根本来源。它提供了发射器的时基（time-base）。在分布式及非分布式时钟系统中，参考时钟的特征在接收器时钟恢复电路中重现。现在，我们要了解一下时钟抖动是如何在系统的发射器中传播的。

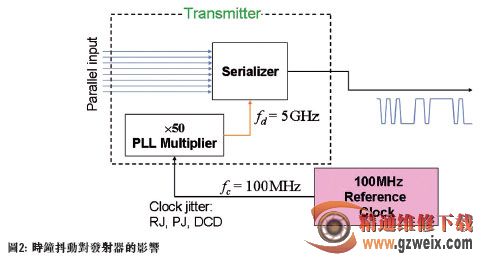

要定义逻辑转换的时序，发射器必须用一个适当的因素对参考时钟进行倍频，以得到数据率。例如，对于100 MHz 参考时钟和一个5 Gb/s 的输出信号，发射器会用PLL 会参考时钟增加50倍。PLL 乘法器（multiplier）既放大了时钟抖动，也引入其自身的抖动，主要是来自PLL 压控振荡器 （Voltage Controlled Oscillator，VCO）的RJ 抖动。频率增加n倍的效果是，是把相位噪声功率对载子比（phase noise power to carrier ratio）放大n2倍，所以抖动就会迅速地提高。

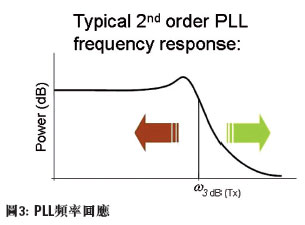

发射器中的PLL 乘法器有一定的频率响应，通常为秒级的响应，如图3所示。非均匀的频率响应带来了一个有趣的问题：时钟抖动究竟有什么影响？如果PLL 性能良好且有零频宽，就可以过滤掉所有的时钟抖动，从而为发射器提供无抖动的时基。当然，零频宽意味着无限长的锁定时间，所以要有所妥协。但PLL 频宽越窄，从参考时钟进入数据的抖动就越少。要想确定时钟是否是以所要的BER 在系统中运行，就要仔细地测试抖动频谱。

现实世界中的抖动源

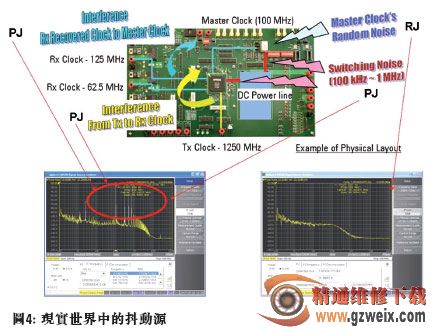

现实世界中的高速数据电路中有许多抖动源，如图4所示。如前面所述，时钟信号通常分布到多个IC中，时钟频率可倍频（multiplied）与/或分频（divided）。假定来自晶体振荡器的参考时钟有更低的抖动，倍频或分频的输出时钟会由于IC的附加噪声（additive noise）或来自其它设备的干扰而变得不干净。

一个主要的污染源是典型开关频率为100 kHz到1 MHz的开关电源噪声。这种开关电源噪声可以进入到时钟信号线路中，在图中左下方为PJ抖动。
