激光位移传感器测量原理及其应用范围详解
来源:本站整理  作者:佚名  2011-12-29 09:23:15



     前言

     激光位移传感器能够利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。激光位移传感器(磁致伸缩位移传感器)就是利用激光的这些优点制成的新型测量仪表,它的出现,使位移测量的精度、可靠性得到极大的提高,也为非接触位移测量提供了有效的测量方法。

     激光位移传感器因其较高的测量精度和非接触测量特性,广泛应用于高校和研究机构、汽车工业、机械制造工业、航空与军事工业、冶金和材料工业的精密测量检测。激光位移传感器可精确非接触测量被测物体的位置、位移等变化,主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量。按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波分析法,激光三角测量法一般适用于高精度、短距离的测量,而激光回波分析法则用于远距离测量,下面分别介绍激光位移传感器的两种测量原理。

     激光位移传感器的测量原理

     激光三角法测量原理

     半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集,投射到CCD阵列4上;信号处理器5通过三角函数计算阵列4上的光点位置得到距物体的距离。

     激光发射器通过镜头将可见红色激光射向物体表面,经物体反射的激光通过接受器镜头,被内部的CCD线性相机接受,根据不同的距离,CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度即知的激光和相机之间的距离,数字信号处理器就能计算出传感器和被测物之间的距离。

     同时,光束在接收元件的位置通过模拟和数字电路处理,并通过微处理器分析,计算出相应的输出值,并在用户设定的模拟量窗口内,按比例输出标准数据信号。如果使用开关量输出,则在设定的窗口内导通,窗口之外截止。另外,模拟量与开关量输出可设置独立检测窗口。

     激光回波分析法测量原理

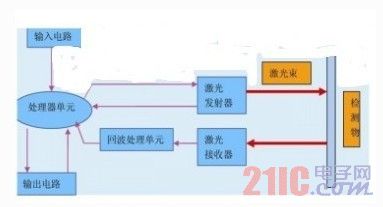

     激光位移传感器采用回波分析原理来测量距离可以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激光发射器、激光接受器等部分组成。激光位移传感器通过激光发射器每秒发射一百万个脉冲到检测物并返回至接收器,处理器计算激光脉冲遇到检测物并返回接收器所需时间,以此计算出距离值,该输出值是将上千次的测量结果进行的平均输出。

     激光位移传感器的应用

     激光传感器(直线位移传感器)是利用激光技术进行测量的传感器。它由激光器、激光检测器和测量电路组成。激光传感器是新型测量仪表,利用了激光具有高方向性、高单色性和高亮度的特点,它的优点是能实现无接触远距离测量,速度快,精度高,量程大,抗光、电干扰能力强等。

     激光传感器常用于长度、距离、振动、速度、方位等物理量的测量,还可用于探伤和大气污染物的监测等。

     尺寸测定:微小零件的位置识别;传送带上有无零件的监测;材料重叠和覆盖的探测;机械手位置(工具中心位置)的控制;器件状态检测;器件位置的探测(通过小孔);液位的监测;厚度的测量;振动分析;碰撞试验测量;汽车相关试验等。

     金属薄片和薄板的厚度测量:激光传感器测量金属薄片(薄板)的厚度。厚度的变化检出可以帮助发现皱纹,小洞或者重叠,以避免机器发生故障。

     气缸筒的测量,同时测量:角度,长度,内、外直径偏心度,圆锥度,同心度以及表面轮廓。

     长度的测量:将测量的组件放在指定位置的输送带上,激光传感器检测到该组件并与触发的激光扫描仪同时进行测量,最后得到组件的长度。

     均匀度的检查:在要测量的工件运动的倾斜方向一行放几个激光传感器,直接通过一个传感器进行度量值的输出,另外也可以用一个软件计算出度量值,并根据信号或数据读出结果。

     电子元件的检查:用两个激光扫描仪,如下图一样面对面的摆放,将被测元件摆放在两者之间,最后通过传感器读出数据,从而检测出该元件尺寸的精确度及完整性。

     生产线上灌装级别的检查:激光传感器集成到灌装产品的生产制造中,当灌装产品经过传感器时,就可以检测到是否填充满。传感器用激光束反射表面的扩展程序就能精确的识别灌装产品填充是否合格以及产品的数量。

     结语

     激光位移传感器是目前精准度最高的位移传感器,但是由于它的体积较大、安装复杂,这些都极大的限制了激光位移传感器的应用范围。随着技术的不断进步,相信激光位移传感器的应用范围将更加广阔。
