四位数数字温度计电路设计与分析
来源:本站整理  作者:佚名  2011-12-16 06:31:17



1.温度传感器AD590基本知识
  AD590产生的电流与绝对温度成正比,它可接收的工作电压为4V-30V,检测的温度范围为-55℃-+150℃,它有非常好的线性输出性能,温度每增加1℃,其电流增加1uA。
  AD590温度与电流的关系如下表所示摄氏温度AD590电流经10KΩ电压0℃273.2 uA2.732V10℃283.2 uA2.832 V20℃293.2 uA2.932 V30℃303.2 uA3.032 V40℃313.2 uA3.132 V50℃323.2 uA3.232 V60℃333.2 uA3.332 V100℃373.2 uA3.732 VAD590引脚图
2.实验任务
  利用AD590温度传感器完成温度的测量,把转换的温度值的模拟量送入ADC0809的其中一个通道进行A/D转换,将转换的结果进行温度值变换之后送入数码管显示。

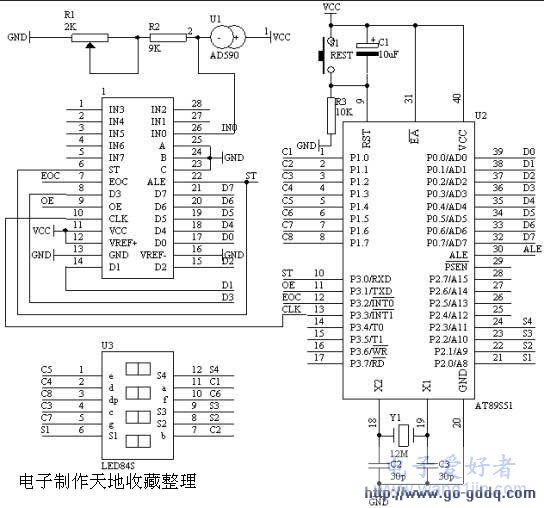

3.电路原理

                  图4.30.1
4.系统板上硬件连线
(1).把“单片机系统”区域中的P1.0-P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。
(2).把“单片机系统”区域中的P2.0-P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。
(3).把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。
(4).把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。
(5).把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。
(6).把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。
(7).把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND端子上。
(8).把“模数转换模块”区域中的IN0端子用导线连接到自制的AD590电路上。
(9).把“单片机系统”区域中的P0.0-P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。
5.程序设计内容
(1).ADC0809的CLK信号由单片机的P3.3管脚提供
(2).由于AD590的温度变化范围在-55℃-+150℃之间,经过10KΩ之后采样到的电压变化在2.182V-4.232V之间,不超过5V电压所表示的范围,因此参考电压取电源电压VCC,(实测VCC=4.70V)。由此可计算出经过A/D转换之后的摄氏温度显示的数据为:
  如果(D*2350/128)<2732,则显示的温度值为-(2732-(D*2350/128))
  如果(D*2350/128)≥2732,则显示的温度值为+((D*2350/128)-2732)
6.汇编源程序
(略)
7.C语言源程序(见下一页面)
