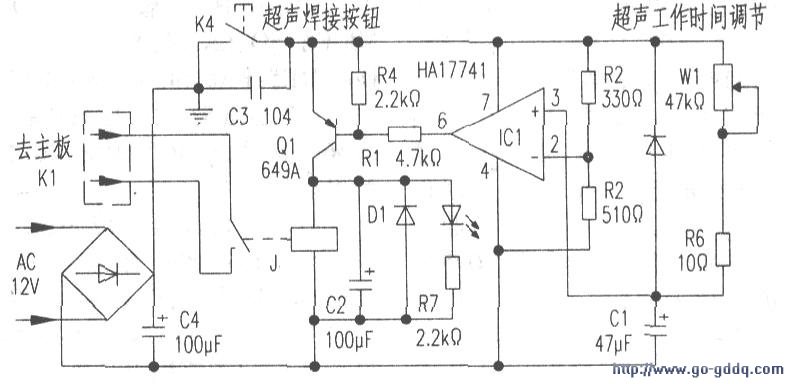

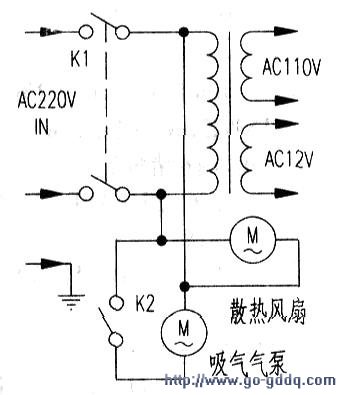

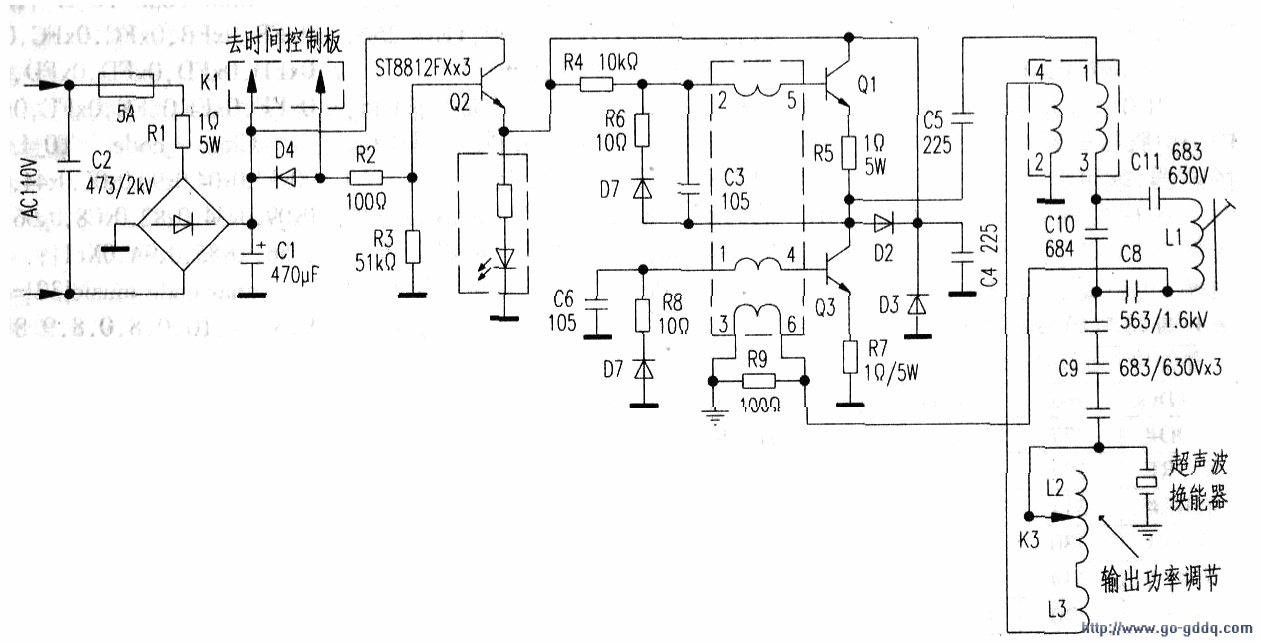

该机的电源部分见上图、工作时间控制板见中图、主控电路见下图所示。其原理如下：220V市电经变压器隔离变压为AC110V和AC12V电压．12V给工作时间控制电路板供电，经整流滤波后产生约DC18V电压。当按下焊接手柄上的焊接按钮K4时，IC1得电工作，IC1(3)脚为低电平，(6)脚输出低电平使继电器J吸合，主板插接头K1两端导通，使Q2正偏导通。由Ql、Q3等组成的半桥式自激振荡电路得到约160V的工作电压，产生超声波进行熔接物料。当IC1(3)脚电位随CI充电不断升高，至翻转电平时(6)脚输出高电平，继电器释放，振荡电路停止工作，熔焊结束。
