1、烟道热水器的构造
　　
　　烟道式热水器按气源分为人工煤气和石油液化气两种。两种热水器工作原理是一样的，差别在于气阀流量控制。

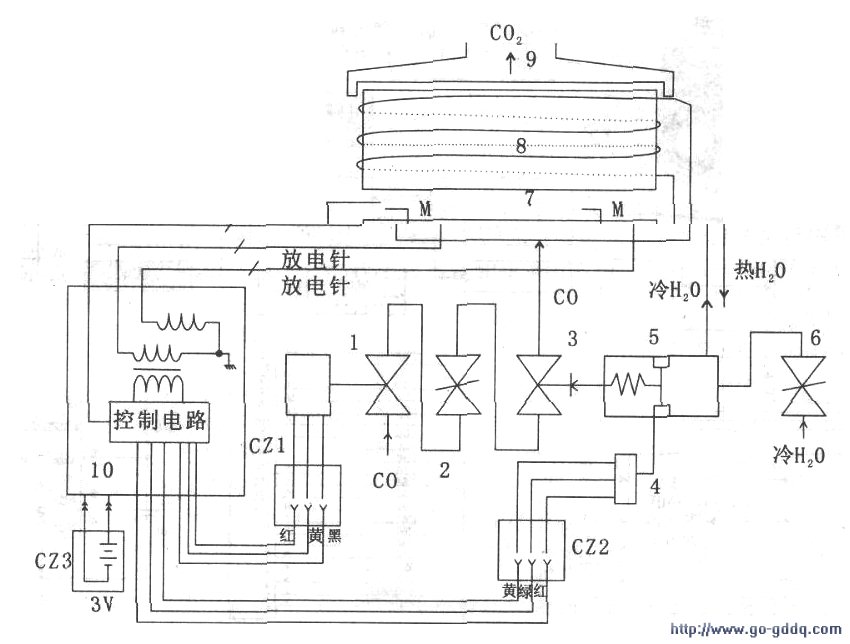

　　一般烟道式热水器由进气电磁阀、气体手动调节阀、水量手动调节阀、水压煤气开关和辅助开关、火排、水箱、热交换器、烟道、智能电气控制器及机箱等组成。烟道式热水器工作原理图如附图所示。

　　2、各部件功能
　　
　　(l)进气电磁阀的开关是由智能控制器控制的。其工作原理：电磁阀线圈有两个抽头，在吸合初始，一个抽头得比较高的电压(14V左右)，迅速吸合。吸上后，另一个抽头得2.2V电压（保持）；14V电压消失（这样可以减少电耗，延长电池使用时间）。电磁阀吸合后，煤气进入手动调节阀和水压控制阀。

　　(2)水压开关：其作用是保证水箱铜管通水后才允许点火和通煤气到火排燃烧（这样就保证了热水器不会空烧、爆炸，确保了安全）。

　　水压开关工作原理：当水压开关进人自来水后，水压推动辅助开关动作，智能控制器发出点火命令，火排上两根放电针开始放电。同时，水压开关推动顶针，顶针推动带弹簧的煤气阀密封橡皮垫压紧弹簧，煤气流向火排，煤气被点火燃烧。断水时，弹簧反作用于密封垫，关闭到火排的煤气。同时，水压辅助开关也动作，智能控制器切断电磁阀的电源，整个热水器停止供应煤气。微动开关控制点火与煤气水压开关接通的时差配合：微动开关时间快于煤气水压开关。所以，产生了先点火放电，后通煤气的点火程序。这样就保证了不会在火排上方大量积聚煤气，引发燃爆（放炮）事故。

　　(3)手动调节煤气阀和水流量阀：这两个阀是用来调节水温的。煤气调大，水温上升．水量调大．水温下降。

　　(4)火排：7升烟道式热水器有4个火排：

　　8升热水器有5个火排。火排是热水器的燃烧器。火排上有两根火花放电针，一根测温针。

　　测温针下方设有放电尖端。

　　(5)水箱：水箱由壳体、热交换器、铜管组成，整个水箱均由铜材制成。

　　(6)烟道：排出废气，产生抽风效应。

　　3、整机工作过程
　　
　　打开煤气三角阀、冷水热水三角阀：打开用水开关，水压开关使微动辅助开关动作；点火器开始工作。煤气电磁阀得电吸合，水压煤气开关接通，火排上方煤气点火燃烧。火焰通过热交换器使水箱温度升高。紧缠在水箱上的水管内的水温加热上升。co2等废气从烟道里排出。

　　4、烟道式家用热水器安全保护装置
　　
　　主要有以下安全保护装置：煤气开关电磁阀、水压煤气开关、测温探针和热水管过热保护。以上保护装量都是预防热水器空烧，热量无法通过热水带走，造成火灾及爆炸事故的。

　　动作原理：通过水压来控制两个阀门在断水时关断煤气使热水器停止工作。测温探针的作用是：当火排熄火时，智能控制器通过探针电阻变化判断火排熄火，切断煤气电磁阀维持电源，关闭电磁阀。防止煤气未燃烧大量进入烟道及室内。这个保护非常重要，若失灵，有可能使室内人员中毒。

　　注：
　　
　　1.煤气电磁闱
　　
　　2煤气手动调节阀
　　
　　3. 煤气水压开关
　　
　　4．辅助开关
　　
　　5. 水压开关
　　
　　6. 水量手动调节阀
　　
　　7. 火排
　　
　　8. 水葙
　　
　　9.烟道
　　
　　10. 智能控制器
