显示器是人与机器沟通的重要界面，而开关电源又是显示器正常工作的关键部分。液晶显示器供电电源可分为两种：即内置式与外置式。方正科技Q7C3彩色液晶显示器电源属内置式，该机以NCPl200AP4O(IC601)微型脉宽调制电流方式控制器为核心，与场效应管(Q601)等器件组成开关电源。
NCPl200AP40介绍NCPl200AP40是安森美(onsEMI)公司推出的新型脉冲宽度调制(PWM)电流方式控制器，为8脚双立直插式元件，其内部结构如下图所示。它内有提供内部电压的稳压器、光耦直接输入与峰值电流调整的比较器、固定为40kHz/60kHz或lOOkHz时钟频率发生器、双稳态触发器、脉冲输出放大器、过载电流保护器等。
NCPl200AP4O最大的特点是采用了PWM(脉冲宽度调制)电流方式控制技术，有内部输出保护电流，并且功耗极低，因此广泛应用于开关电源中。
NCPl200AP40的引脚功能及检修数据见附表(NCPl200AP4O可用NCPl200AP60代换)。
| 附表 NCP1200AP40功能、数据（MF47表测得） | |||||||||
| 脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 符号 | Adj | FB | CS | GND | DiV | VCC | NC | HV | |
| 功能 | 峰值调整 | 稳压调整 | 反馈输入 | 接地 | 脉冲输出 | IC电压 | —— | 启动电压 | |
| 电压测量（V） | 待机（黄灯亮） | 0.82 | 0.85 | 0.4 | 0.00 | 0.04 | 11.00 | 300.00 | |
| 正常（绿灯亮） | 0.90 | 1.00 | 0.40 | 0.00 | 0.20 | 11.00 | 300.00 | ||
| 在线测（KΩ） | 黑表笔接地 | 11.5 | 11.5 | 0.9 | 0.0 | 7.8 | 7.3 | 8.5 | |
| 红表笔接地 | 15.0 | 45.0 | 0.9 | 0.0 | 13.5 | 57.0 | 950.0 | ||
| 非在线测（KΩ） | 黑表笔接4脚 | 11.8 | 11.8 | 12.5 | 0.0 | 8.6 | 7.5 | 9.0 | |
| 红表笔接4脚 | 22.0 | 47.0 | ∞ | 0.0 | 50.0 | 70.0 | 4000.0 | ||

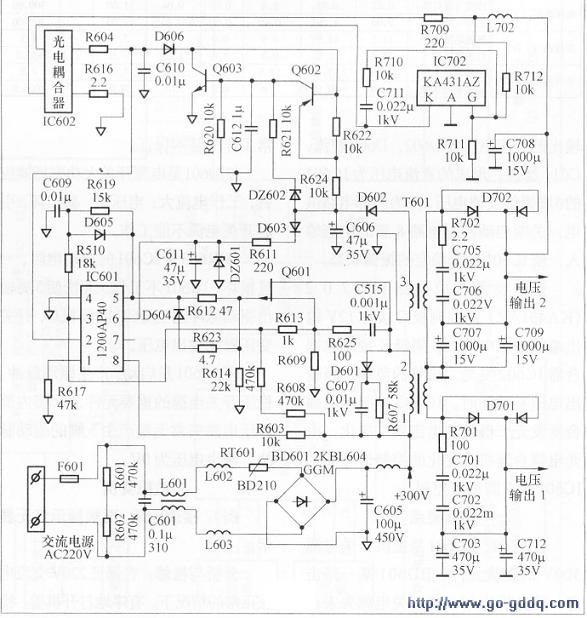

开关电源原理开关电源电路如下图所示(图中所有元件符号均按原厂资料绘制)。220V交流电压经熔断丝管F601、互感滤波器L601、桥堆BD601整流、电容C605滤波获得300V直流电压。该电压一路经开关变压器T601初级绕组1脚一2脚加到场效应Q601的漏极D；另一路到场效应管Q601的栅极G，使Q601工作在开关状态。此时T601的3脚输出的感应电压经D602、D603整流，C611滤波，形成的直流电压为IC601的6脚提供反馈电压，并为内部电路供电，关断启动控制电路8脚的电流输人，使IC601处于稳定的振荡状态。
误差检测集成电路IC702(KA431AZ)的控制极G接在l2V输出端的分压电阻上。阴极K接光电耦合器IC602发光二极管的负端。当输出电压有波动时，IC702控制光电藕合器发光二极管的电流发生变化，由光电耦合器将其变化的控制信号加到IC601的2脚稳压控制。
检修要点
(1)F601、BD601是提供开关电源300V的整流元件，BD601某一路击穿，易烧断F601，使开关电源失去正常工作的基本保证。
(2)Q601是电源开关大功率场效应管，工作电流大、电压高、易损坏，引起开关电源不能工作。
(3)R603是IC601的启动电阻，一旦损坏，IC601不工作，无法使5脚输出驱动脉冲送至Q601的栅极G，开关变压器无输出电压。
(4)IC601是启动、产生驱动脉冲、稳压开关电源的重要元件，当6脚内部稳压电路失常无法产生5脚的驱动脉冲，输出电压为OV。
故障实例例1：接通电源，面板指示灯无显示。
分析与检修：在保证220V交流电压正常的情况下，有序地打开机盖。检查发现F601保险管烧断，用万用表RxlkΩ挡测桥堆BD601，发现其中一路已经击穿短路。更换F601、BD601后，该机正常运行。
例2：开机无反应.指示灯不亮。
分析与检修：检查电容C605两端电压为300V正常，测Q601的D极、IC601的8脚均为300V，说明开关电路不起振。开关电路不起振的主要原因有场效应管Q601、IC601等元件损坏，测瞬间接通电源时的Q601的G极电压，电压为0.O4V。焊下Q601，测D极，发现已经开路，更换Q601，LDE显示器恢复正常。
例3：开机黑屏，指示灯不亮。
分析与检修：测IC601的8脚电压正常(300V经R603输入的)，测5脚为OV，不正常。更换IC601外围多个相关元器件，故障依旧。认为IC601内部电路损坏。用万用表红表笔接IC601的4脚，在线、非在线测得5脚与6脚电阻分别均为0.OlkQ、0.O2kΩ，与正常值相差较大(正常值见附表)，更换IC601后，开关电路正常工作。
