手机中音频系统干扰分析
来源:本站整理  作者:佚名  2011-11-28 18:33:21



      这篇文章简要地探讨了手机音频系统中ESD及EMI的起因及结果。接着研讨了ESD干扰抑制器和EMI滤波器的使用,以避免这些威胁。最后,比较了当前三种解决方案。

  现代材料和技术引起静电放电(ESD)和电磁干扰(EMI),并成为经常存在的危险。我们的穿着和我们接触的物品会引起静电放电。数字技术已有电磁干扰。静电放电会破坏手机里的电子部件。手机容易替换,但对用户的伤害很大。手机电路设计者必须确保采取必要的措施,以消除ESD的破坏。

  在音频电路中如有电磁干扰(EMI),会出现嘶嘶、噼啪、嗡嗡等声音,声音质量很差。手机用户无法忍受这样的干扰。因此,必须设法过滤音频电路的电磁干扰。

  静电放电——起因、结果和抑制

  起因

  差不多每个人都经历过静电流的影响。当我们还是史前石器时代的穴居人时,我们已在闪电中见到过它。当然,它今天仍是重大的威胁,各处都有。用塑料梳子梳头,可看到静电荷的产生。将你的手臂靠近电视机的屏幕,你会看到你手臂上的汗毛竖起来。这也是静电效应。

  当你打开车门,从你的车中走出,你也许会感受到一阵电击,它来自静电释放。随着家里和工作地点拥有越来越多的电器设备,静电已是一种持续的危险。制造或维修电气设备的人们要保护自己和工作用的设备,他们将自己与设备连接,用以避免电器设备静电放电造成的伤害。

受ESD影响,氧化物冲进一个小孔


  图1 受ESD影响,氧化物冲进一个小孔

  结论

  我们能看到闪电打击建筑物和树,它具有破坏力。如果电子电路的ESD保护不是最优,即使是很少的放电,也会破坏灵敏的电子电路,这是人们已探测到的。手机具有一定的ESD保护。音频电路的外部连接是ESD最常见的来源。简单地插入耳机及扩音器,这也许意味着手机将受ESD的影响。

  如图1所示,电子部件受ESD影响时,会发生什么?会产生一个细微的孔,氧化物将侵扰部件。

  抑制

  与所有的商品相同,手机必须根据IEC61000-4-2条例鉴定其ESD。条例规定:手机可抵抗15 kV空气放电(通过330 Ω/150 pF),即大约不小于1毫微秒穿过45 A电流。在这种情况下,手机应能继续工作,没有被破坏。上述是一个高能量脉冲与ESD人体模型实验的比较情况。为了保护主芯片,在每一潜在的ESD入口点都必须添加额外的ESD保护。一般来说,抑制ESD的设备生成可控输出,称作箝位电压。

  图2所示的是一次ESD事件中,ESD保护设备的输出(箝位电压)。

ESD保护设备的输出


  电磁干扰EMI——起因、结果及滤波器

GSM手机FD-TDMA无线电通信系统

包络和GSM脉冲

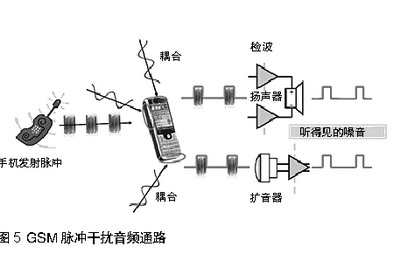

GSM脉冲干扰音频通路
音频电路中的EMI滤波器
三种可行的解决方案

[1] [2]  下一页
