CRT电脑显示器行输出电路的作用，一是为行偏转线圈输送线性良好的锯齿波电流，二是利用行管和行输出变压器产生高、中压电源为显像管提供工作电压。，一般CRT显示器行输出电路是由丰电源为行输出管提供工作电压，在行激励极的控制下进行工作。行输出管不但肩负着高压脉冲输出的任务，同时还承担着行偏转线圈扫描电流输出的任务。这种传统的行输出电路的缺点是行管的负担较重，而且扫描输出和高压输出相互牵制，相互影响。

　　新型CRT彩显大多采用了独立的高压输出电路，即把行扫描偏转电路与高压输出电路分开，利用两套电源，两只功率管分别独立工作，完成各自的任务。但是两者也并不是绝对分开的，行激励信号虽然不直接作用于高压输出电路，但高压电源的丁作需要行扫描输出电路为其提供行同步触发脉冲。

　　工作原理
　　

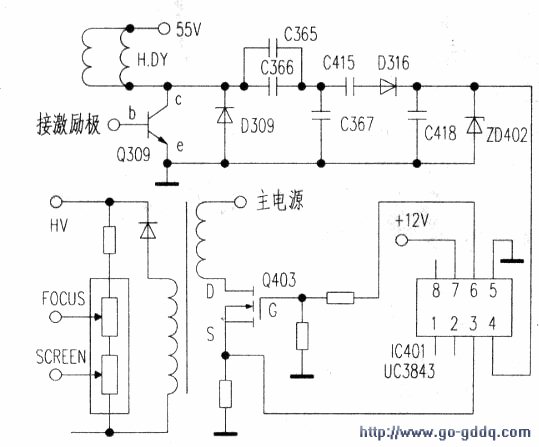

　　现以台北产AS786T CRT电脑显示器为例，简述新型CRT彩显行输出电路的工作过程。开机后，显示器进人工作状态，主电压+210V通过行输出变压器T401初级线圈加到0403的D极。开关电源输出的+12V加到IC401 (UC3842)(7)脚，IC401得电后，内部产生5v基准电压为内部振荡器供电．同时也从(8)脚输出5V电压为其外围电路供电。IC401进人工作状态后，从(6)脚输出触发脉冲送到0403的G极，使0403工作在开关状态．从而使行输出变压器T401次级产生感应电压，经整流、滤波后为显像管提供各种电压。

　　值得注意的是．IC401没有采用～般的RC振荡方式，而是由行偏转输出电路的行扫描输出管0309的C极提供行同步脉冲，经C365、C366、C367分压，C415耦合，D316整流和C418滤波，由ZD402限幅后获得2.3V信号电压，送到IC401(4)脚，使其内部振荡器工作在行频上，以确保二者同步。显然，如果行扫描电路异常，IC401也是不能正常工作的。
