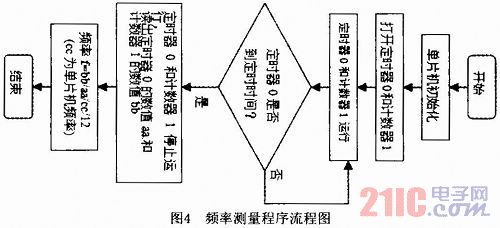

主要的子程序包括频率测量子程序、键盘扫描子程序和数据存取子程序。频率测量程序是系统软件的核心，原理是用一个标准的频率时钟去计算被测的频率，频率测量程序流程图如图4所示。

    键盘扫描子程序其流程是打开数字小键盘扫描程序，使单片机每隔1／128s扫描一次按键，然后将该信息经过单片机的消抖程序进行处理，若检测到有按键按下，则返回相应的键值。通过内部编写的程序将返回的键值转换为十六进制数，便于程序的条件判断测量电阻和电容所选用的量程。
    数据存取流程是将每次测量元件类型、大小参数写入AT24C02，并能够读取近十次的测试记录。若所测元件的次数大于10次，按功能键则显示近10次的测量结果。

4 测试结果及结论

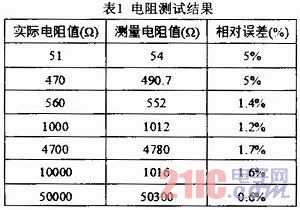

    通过对系统的调试，各电阻测量值如下：

    通过对测量数据的分析，本系统可以对1Ω～5MΩ范围内的电阻精确地测量出阻值，并且超出量程时自动发出报警声。各档测量误差均≤±5％。显示部分的LCD可以明确表示出电阻的测量值和量纲，有效数字显示4位，并且可通过键盘调出最近十次的测量结果并显示出来。

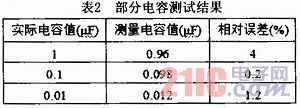

    电容的测试结果如表2所示。

    对测试结果进行分析，本系统对10pF～10μF电容测量较为精确。各档测量误差均在±5％之内。
