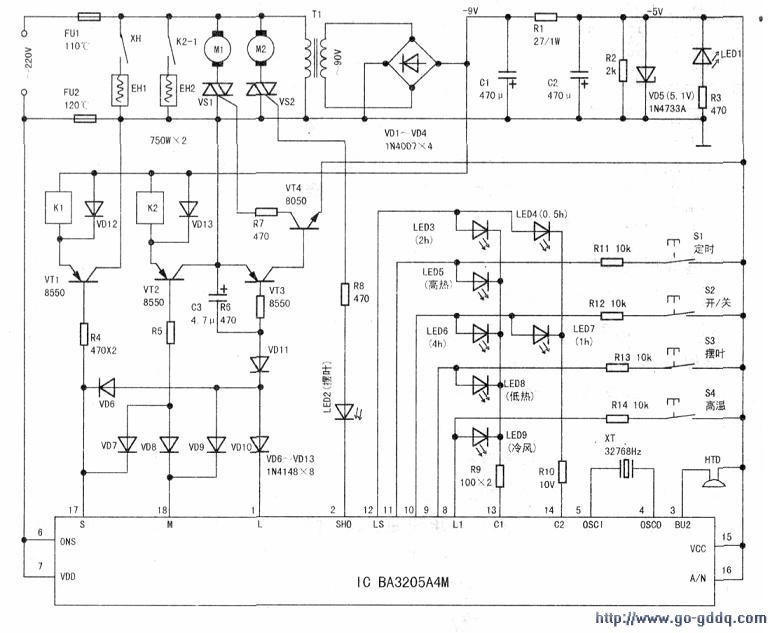

格力QG15A型干衣暖气机具有冷风、低热、高热、摆叶、定时、LED显示及蜂鸣声提示等功能。其电路以一片风扇程序控制IC(BA32(15A4M)为核心，下图是根据实物绘出的电路。
该机工作原理为：AC220V市电经Tl降压、VDl~VD4整流后，得到-9V直流电压，一方面为继电器Kl、K2供电，另一方面经Rl限流、VD5(5.1V)稳压至-5V．为lC（BA3205A4M．其引脚功能见下表）及控制电路供电。晶振XT，与lC的(4)、(5)脚内部电路组成32768Hz时钟振荡器。
| 脚位 | 名称 | I/O | 功能说明 |
| 1 | LOW | O | 弱风驱动 |
| 2 | SHO | O | 摆头驱动（水平） |
| 3 | BUZ | O | 蜂鸣器驱动 |
| 4 | Osco | O | 振荡输出 |
| 5 | OSCI | I | 振荡输八 |
| 6 | ON | I | 开／关键模式选择 |
| 7 | VDD | I | 正电源 |
| 8 | SPEED/L1 | I/o | 风速输入/LED扫描输出 |
| 9 | SWING/L2 | I/O | 摆头输入/LED扫描输出 |
| 10 | ON/OFF/L3 | I/O | 开／关输入/LED扫描输出 |
| 11 | TIMER/LA | I／O | 定时输AILED扫描输出 |
| 12 | L5 | O | LED扫描输出 |
| 13 | COM1 | O | LED扫描公共端 |
| 14 | COM2 | O | LED扫描公共端 |
| 15 | vss | - | 负电源 |
| 16 | A/N | I | 定时累加／不累加选择 |
| 17 | STRONG | O | 强风驱动 |
| 18 | MEDIUM | O | 中风驱动 |
该机设有四个控制键，各键功能如下：
定时键Sl:设定暖气工作时间，当(16)脚接(7)脚时，选择0.5h、1h、2h、4h四段不累加定时；当(15)脚接(15)脚时，选择累加定时，连续按动Sl．可按0.5→1→1.5……→7.5→0.5→1……循环选择定时工作时间，并由LED6、LED3、LED7、LED4倒计时显示剩余时间。
开／关机键S2:在静止状态，按S2可启动暖气机，以中风速启动，以增大扭力，3s后恢复弱风状态（初次上电）或被记忆的风速状态运行；在暖气机工作时按S2可停止工作，控制电路恢复到初始静止状态，并记忆关机前的运作模式，待下次再按此键启动工作时，即以记忆状态运行。
摆叶键S3:按S3时，IC(2)脚输出低电平，双向可控硅VS2导通，摆叶驱动同步电机M2工作，扩大暖风送风面，再按一下S3、M2停止工作。LED2为摆叶指示灯。
调温键S4:用于选择风速。连续按S4，可按L→M→S→L→M→S……循环选择风速。当IC(1)脚(L)输出低电平时．VD10、VD11、VT3、VT4、VS1导通，风扇电机Ml工作，吹出冷风；当(18)脚(M)输出低电平时．VD8、VT2导通，继电器K2吸合，PTC加热器EH2工作。同时．VD9、VD11、VT3、VT4、VS1导通，M1工作吹出低热风；当(17)脚(S)输出低电平时，VT1导通Kl吸合，EH1工作。同时VD7、VT2导通K2吸合．EH2也工作。并且VD6、VD11、VT3、VT4、VS1导通，Ml工作吹出高热风。LED9、LED8、LED5作风类指示。
