1．1 触发信号的产生
    传感器探测和感知的模拟信号一般都带有一定干扰，如果仅凭一个触发点来决定触发的位置则很难控制，在本模块触发位置的设计中采用了三点触发窗技术，触发窗的设置可以有效地屏蔽模拟信号的抖动，使模块正常运行。
    触发极性triggerpolar有上升沿触发rising_edge和下降沿触发falling_edge两种模式，在这两种触发极性下，触发信号上升沿表示模块开始存储A／D转换数据。模块设置了触发字1和触发字2，触发字1为触发点加上触发窗长度，如果结果小于255则触发字为两者相加结果，否则为255；触发字2为触发点减去触发窗长度，如果结果大于0则触发字为两者相减结果，否则为0。
    图2是下降沿触发信号产生图。图中模块开始采样时，A／D转换数据与触发字1和触发字2不断地比较，当A／D数据大于触发字1时，触发信号输出为低电平；此后A／D数据与触发字2比较，当A／D数据小于触发字2，触发信号输出高电平。

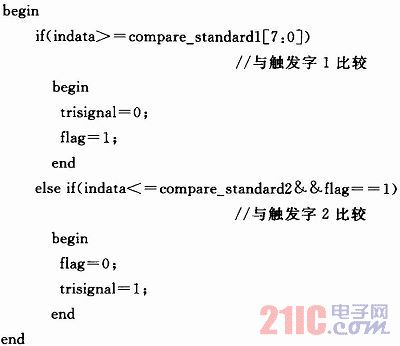

    compare_standardl、compare_standard2分别是触发字1和触发字2。flag为标志变量，当A／D数据大于触发字1时，flag=1；当A／D数据小于触发字2时，flag=0。具体实现的代码如下：


1．2 触发模式的选择

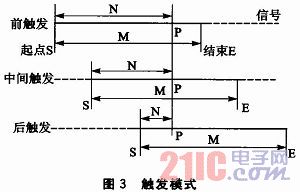

    触发模式分为前触发、中间触发和后触发。触发模式的选择决定了触发的预触发深度N的不同。在一定的存储深度M下，捕捉的波形在触发点P附近被最大化地存储和显示。触发点前端波形的观察选择前触发模式，即预触发深度占存储深度的比例要大。触发模式如图3所示。S代表起点，E代表结束点。触发点前后波形的观察选择中间触发模式，触发点后端波形的观察选择后触发模式。
