基于单片机的智能大功率直流电源设计
来源:本站整理  作者:佚名  2011-10-27 15:26:07



  引言

  在大功率直流电源中,主电路一般采用晶闸管三相全控桥式整流电路,其关键在于如何准确、可靠、稳定地控制晶闸管的导通角。

  目前,大功率直流电源现场应用中最为普遍的控制方式大都采用KC或KJ系列小规模集成电路,即采用三相锯齿波信号和直流控制信号相比较获得的移相信号。然而,三相锯齿波信号的斜率、占空比、幅度等与每相的器件参数密切相关,并且比较信号中小的干扰可能造成较大的相移误差,因而电路的可靠性和自动平衡能力较差。

  利用单片机作为控制电路,根据三相全控桥触发脉冲之间的逻辑关系,直接产生六相高度均衡的触发脉冲,可以克服KC、KJ系列电路均衡性差的缺点。但是,由于现场系统工作在强电干扰比较严重的场合,为了减小干扰可能引起程序运行紊乱,造成系统失控而引起主电路器件的损坏;另外,为了增强系统的功能,加强人机对话能力,实现显示、打印、命令输入、循环检测、过压过流保护以及软件PI调节器等功能,必须采用双CPU并行工作。但双CPU并行工作既增加了系统的复杂性,又降低了系统的可靠性和实用性。

  为了克服上述局限性,利用8098单片机作主控单元, 并充分利用WATCHDOG的抗干扰性能,采用以锁相环(PLL)为基本控制原理的通用触发板作中间界面,构成一种智能化的电厂大功率直流后备电源。图1示出控制系统框图。

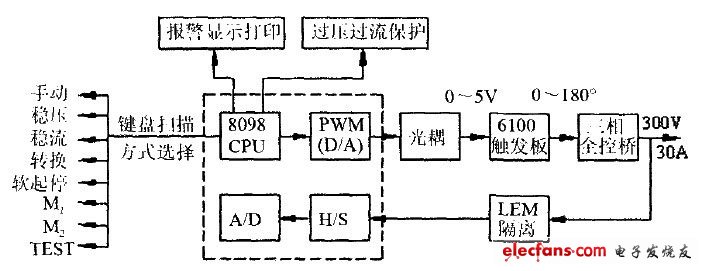

图1 控制系统框图

  1 系统工作原理

  现以电力系统对电池进行强充、浮充为例,说明系统的工作原理。根据现场要求,系统共设有7种工作方式,见图1。

  1)手动方式(M)

  系统工作在开环状态,利用8098的PWM口,经滤波后输出一个0~5V的控制电压信号给触发板,使整流桥相应输出电压为0~300V.该方式主要用于系统主电路的检修和维护。

  2)稳压方式(V)

  稳压方式(V)又称浮充方式,系统作稳压源闭环运行。

  为增强系统的灵活性和通用性,利用软件实现PI调节。

  (1)标准数字PI算法

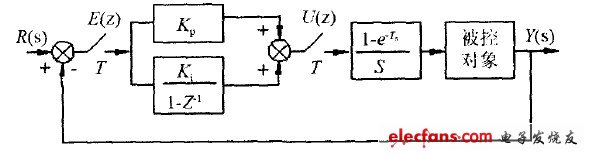

  图2示出带数字PI调节器的计算机控制系统方框图。



图2 典型计算机控制系统方框图

  该数字PI调节器的Z传递函数为:



  式中:Ki -- 积分系数,Ki= KoT/Ti;T--采样周期; Ti-- 积分时间常数;Kp-- 比例因子;U(Z)--控制量输出的z传递函数;E(z)- -偏差量的z传递函数。

  将式(1)展开,可得以下位置式算法:



  式中Uo-- 初始值;Uk - - 第k次采样点获得的控制量;Ek--第k次采样点获得的偏差量;Ej--第j次采样点的偏差值;k一第k次采样点。

  整理成递推公式形式:



  根据上述递推公式,可以非常方便地用软件实现PI调节器。

[1] [2] [3]  下一页
