基于蓝牙技术的电脑防盗系统设计
来源:本站整理  作者:佚名  2011-10-27 15:25:40



       引言

  在日常生活中,笔记本电脑具有便于携带、使用方便、价格昂贵等特点。电脑被盗或者丢失不仅使个人财产遭受损失,而且会使个人信息或隐私泄露,对自己和他人造成诸多不便。分析目前市场上的电脑防盗系统,它们存在自身体积大、易受外界干扰、易被盗窃等诸多缺陷。

  蓝牙是一种开放的短距离无线通信技术规范,工作在全球通用的2.4GHz ISM 频段。蓝牙的数据速率为1Mb/s,在全球开放的2.45GHz ISM 频带上以1 600 跳/s 的速率进行跳频,使用2.4GHz 的ISM频段,无须申请许可证。蓝牙本身具有保密性好、抗干扰能力强、功耗低、便于集成等特点,尤其是其编解码一致。目前蓝牙技术已经在全球成熟化,其具有的短距离传输以及模块化对我们的设计有很大帮助。

  本设计将蓝牙技术运用于电脑防盗。利用了蓝牙技术来检测被保护的电脑是否在安全范围内。当被保护的电脑被盗时,蓝牙接收器检测到电脑超出安全范围,启动报警器报警,从而起到电脑防盗的作用。

  1 系统硬件方案设计

  硬件设计概述本系统硬件设计主要分为两部分:

  ①蓝牙信号发生部分;②蓝牙信号接收处理部分。

  信号发生器由用户携带,它向信号接收器发射蓝牙检测信号。

  信号接收部分由于自身体积较小,可以被整合到电脑内部,用来检测电脑是否在规定范围内,并决定是否报警。

  本系统信号发生部分借助于555 定时器,实现秒脉冲工作模式。让发射部分以一秒为周期,循环发送蓝牙信号,充分降低功耗。

  当用户电脑和信号发生器距离在规定范围(本系统为10 m)以内时,蓝牙接收器可以接收到蓝牙信号,表示电脑安全,微控制器不使能报警操作。

  当用户电脑超出规定范围时,蓝牙接收器不能接收到蓝牙信号,表示电脑被盗,微控制器使能报警操作。

  信号发生部分包括电源模块、信号发生模块、555 定时器模块。

  信号接收部分包括电源模块、信号接收模块、微控制器模块、报警模块。硬件原理图如图1 所示。



  2 硬件设计

  2.1 555 定时器模块

  555 定时器是一种模拟和数字功能相结合的中规模集成器件。555 定时器的电源电压范围宽,可在4.5V~16V 工作,性能可靠。只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。其内部电路如图2 所示。



  555 定时器的工作原理如下:当输入信号自1 脚输入并超过2VCC /3 时,触发器复位,输出端3 脚输出低电平,同时放电,开关管导通;当输入信号自2 脚输入并低于VCC /3 时,触发器置位,3脚输出高电平,同时放电,开关管截止。

  2.2 发射模块电源

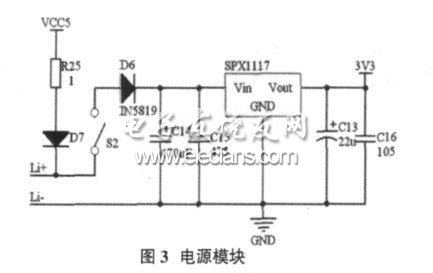

  发射模块电源包括锂电池、充电电路和稳压滤波电路,为蓝牙信号发生模块提供3.3V 工作电压。电脑USB接口的5V 电压可以方便地对锂电池充电,防过充过放电路可以锂电池工作在最佳状态。当外接USB 电源时,由其对蓝牙信号发生模块供电,同时对锂电池进行充电;当无外接电源时,由锂电池对蓝牙信号发生模块供电。选用SIPex 公司的LDO(低压差线性稳压器)芯片SPX1117-3.3,将输出电压稳定在3.3V.电源模块如图3 所示。



[1] [2] [3]  下一页
