图1是一款简单的电子锁电路，它通过一个简单的编程钥匙来控制电子锁的开与关。图中4012B(可以使用CD4012或者D4012等)是双4输入端与非门电路，4049B(可以使用CD4049或者D4049等)则是六反相缓冲/变换器，4012和4049共同组成一个简单的逻辑电路。

图1

　　编程钥匙可以用薄木板、薄塑料板或者纸板等不透明的材料来制作，在此板的正中钻一个6mm左右的小孔。把此编程钥匙板插入3对光电元件之间，使板上正中的小孔对准图1中的Q2，让LED2发出的光照射到Q2上，而把LED1和LED3发出的光全部挡住，此时电子锁自动打开。拿开此编程钥匙则电子锁自动锁上。

　　如图2所示，如果把放大管Q4(2N2222)换成大功率场效应管IRF510，把IRF510的栅极接到IC-2a的第2脚上时，该电路就可以输出100mA以上的大电流。

图2

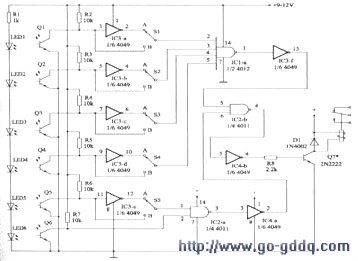

　　图3是使用了6对光电元件的较为复杂的电子锁电路，电路由2只4049、1只4012和1只四二输入与非门电路4011组成。其编程钥匙的制作方法和图3差不多，只是板上钴有5个小孔，第6个位置不要钻孔，正确地使用此编程钥匙才能把锁打开。
