类似厦华XT5670彩电换FBT后，部分频道的画面上偶尔出现彩带飘移或左侧黑竖条干扰，且彩色闪烁。怀疑色通道临界的故障，其中有未换FBT者，尽管机型不限于厦华，机芯不限于TA8690，修法也不尽相同，可解决问题的部位基本上在AFC比较脉冲的传输路径上。鉴于这类机器尚有一定的社会保修量且分布较广，特谈谈故障机理及维修体会。

　　■色同步选通与行AFC
　　
　　彩电的色同步信号分离有别于行同步信号的幅度分离，涉及到“色同步选通”的概念，下面简要描述色同步选通及特有的“门脉冲发生器”与行AFC的关系。

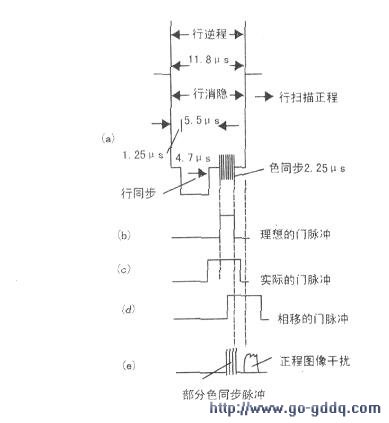

　　下图为全电视信号的示意图，行同步与色同步信号的隐藏及行消隐期。色同步信号是一串频率为4.433MHz的脉冲波(10个连续波）位于行同步头的后面，落后5.5μs(见图1 a)。为从中分离出色同步信号，必须在对应的时间设置选通闸门，以筛选出整串色同步信号(见图lb).控制选通闸门的电压称为“门脉冲”，其基本要求是：它的起始距行同步头5.5μs，脉宽略大于2.25μs。

　　上世纪九十年代开发的TA8690中的门脉冲发生器相当粗糙；它借用(21)脚输入的AFC比较脉冲（实为整形的行逆程脉冲FBP）与IC内分离出的行同步脉冲一起，合成如下图c所示的“门脉冲”（色同步选通的控制信号）。显然，以行同步头(4.7μs)和行逆程（11.5μS）作时间参照的“门控脉冲”与色同步选通所需相差较大，且AFC系统的相位偏移也会影响到门脉冲的定位，一旦偏移超差，将导致色同步脉冲串漏选或引入干扰（见下图d、下图e）。
