QPYD系列液晶显示控制板接口技术及测试程序
来源:本站整理  作者:佚名  2011-10-07 07:49:09



  (二)间接控制方式

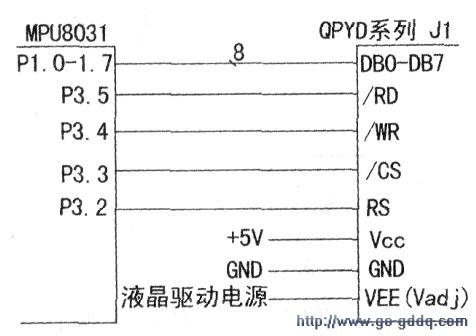

  间接控制方式是MPU通过对I/O口的位操作模拟QPYD控制板需要的操作时序,从而间接实现对QPYD控制板的控制。根据需要,并行接口需要一个8位的I/O数据接口和一个4位的I/O控制接口。如下图所示,8031的Pl口作为数据总线,P3口中4位作为读、写,片选及寄存器选择信号。

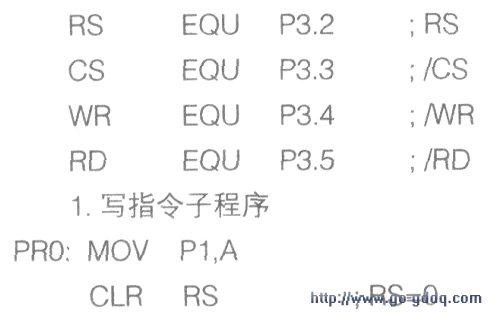

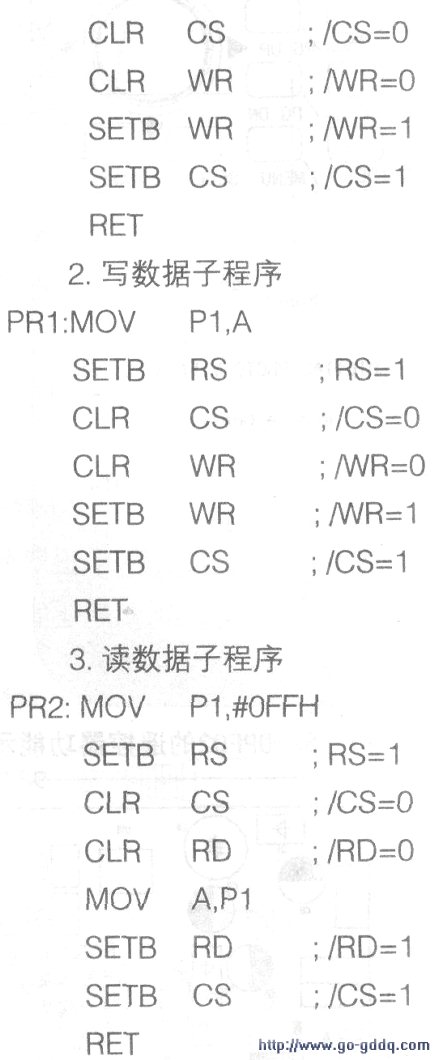

  MPU通过间接方式与QPYD系列液晶显示控制板通信,要对其时序关系有一个清楚的了解,并在程序中明确地反映出来(参见上期QPYD系列控制板与微处理器的接口时序)。基于上图,间接控制方式基本的驱动子程序如下:

上一页  [1] [2] [3]  下一页
