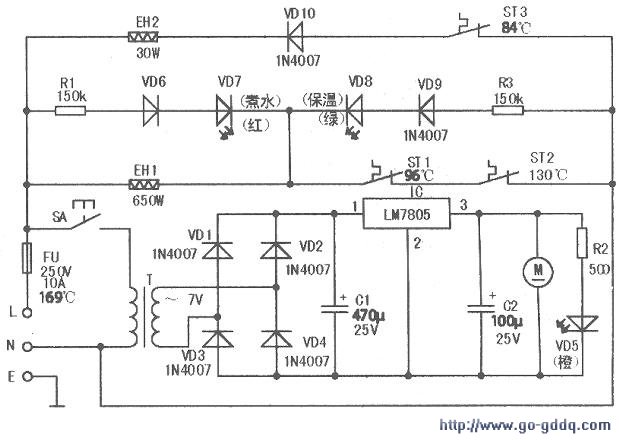

字景FDH-36气压、电泵两用型电热水瓶主要由瓶盖、瓶壳、内胆、加热器、气压出水装置、电泵出水装置和电源线等组成，其电路如图所示，主要由煮水、保温电路、出水电路和防干烧电路三部分组成。

　　工作原理简述
　　
　　在内胆注满水后，插上电源插头，按下外部ST1复位开关，则220V市电被接入图1中L、N两端，经保险管FU后分成电路：

　　一路经煮水加热器EHI、煮水温控器ST1、防干烧温控器ST2构成回路，另一路经保温加热器EH2、整流二极管VD10、保温温控器ST3构成保温电路（只在交流电的半个周期内通电）。在通电初期，温度未达到84C时，EH1和EH2同时对内胆中的水加热。此时煮水指示灯VD7(红色)点亮，由于此时ST1、ST2均处于接通状态，所以保温指示灯VD8(绿色)不会点亮。当内胆中水加热到84℃时，ST3触点断开，EH2不再加热，待内胆中水加热至沸腾温度(96℃)时(注：ST1温度达96℃时，内胆中水温已达lO0℃)，ST1触点断开，EH1停止加热。由于ST1触点断开，VD8点亮。电流回路是从N点→R3→VD9→VD8→EHl→FU→L点。

　　与此同时，VD7的供电回路被切断，所以煮水指示灯熄灭。

　　必须说明：ST1动作后不能自动复位，像电饭煲磁钢温控器一样，必须待温度降到动作温度以下，用外力按下外附复位按钮才能重新接通。当水胆中水温降到60℃时，ST3又会自动接通，此时半周电流（设N点为交流电正半周，电流流向为N点→ST3→VD10→EH2→FU→L点）流过EH2，以低功率30W对内胆中水进行保温加热。若水温超过840C，ST3就会再次断开，因此瓶中水温可以保持在60℃~84℃之间。

　　该电热水瓶有两套出水装置：瓶顶部为气压出水装置，主要由压水盘、压簧和由硅橡胶制成的气囊组成。由于瓶盖与内胆处于密封状态，当压下水盘时气囊产生的压缩空气对内胆中的水面不断施压，水受压力作用后经导水管、出水管流出。松开压水盘后，气囊在压簧作用下复位，水面压力消除，不再出水。气压装置主要在停电状态下使用。另一套为电泵出水装置，主要由低压直流电机、水泵、出水管和出水开关SA等组成。当按下出水开关SA时，220V市电加至电源变压器T的初级线圈，次级输出约7V的交流电压，经VD1～VD4桥式整流，Cl、C2滤波，三端稳压块LM7805稳压后得到5v直流电压，供给水泵电机M，使之转动抽水。同时，5V电压还经Rl使水泵工作指示灯VD5（橙色）点亮。当手松开出水开关SA后，SA自动断开，水泵停止工作。

　　图中ST2是防干烧温控器。若ST1损坏，触点不能断开，致使内胆中水烧干或无水通电导致内胆温升至130C时，ST2触点断开，切断煮水电路电源，防止烧坏加热器。待内胆注水冷却后，ST2触点闭合，水瓶恢复正常使用。
