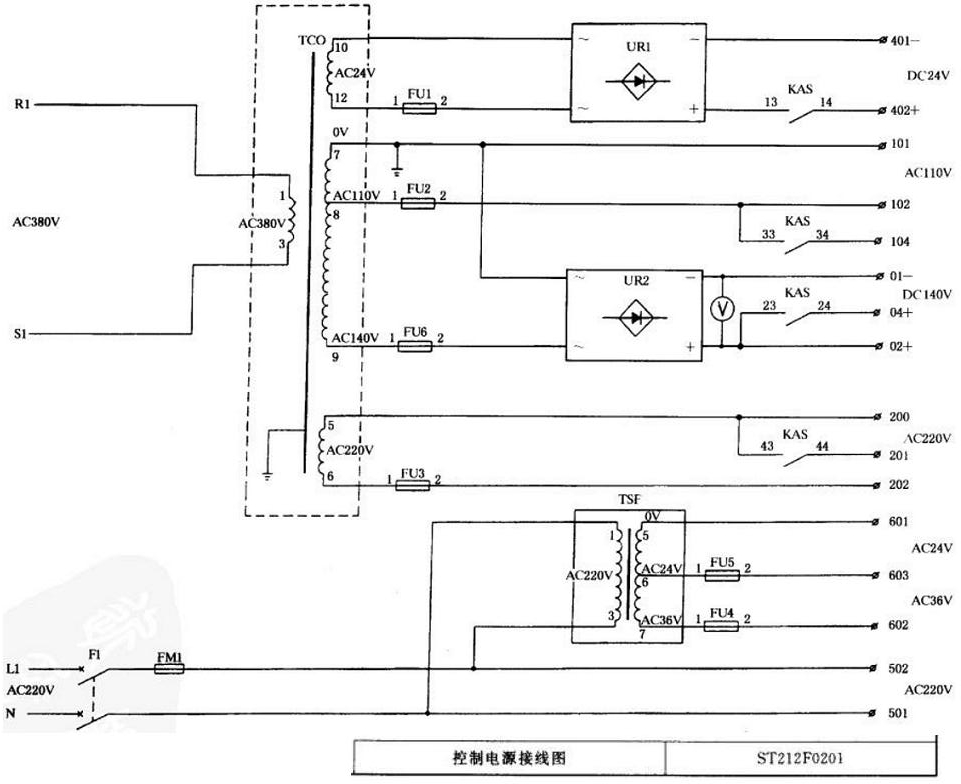

网路电源AC380V→控制电源变压器，经变压器次级输出以下各种控制电源；

　　AC24V→熔断器FU1→整流器URl→安全回路继电器KAS→402+、401-、DC24V，作继电器控制电源、串行通讯电源。

　　AC110V→熔断器FU2→102、101、AC110V作继电器、接触器控制电源，102AC110V→安全回路继电器KAS→104AC110V作继电器接触器控制电源。

　　AC140V→熔断器FU6→整流器UR2→02+、01- DC140V控制电源。02+→安全回路继电器KAS→04+DC140V控制电源。

　　AC220V→熔断器FU3→202、200、AC220V的隔离电源，供主控板开关电源。200→安全回路继电器KAS→201、AC220V的隔离电源。

　　网路电源Ll、N、AC220V→闸刀开关Fl→熔断器FM1→安全照明变压器TSF输出两种电源。

　　AC24V→熔断器→FU5→603、601、AC24V，AC36V→熔断器FU4→602、601、AC36V安全照明电源。

       网路电源→闸刀开关Fl→熔断器FMl→501、502、AC220V的普通电源。

　　如下图所示：
