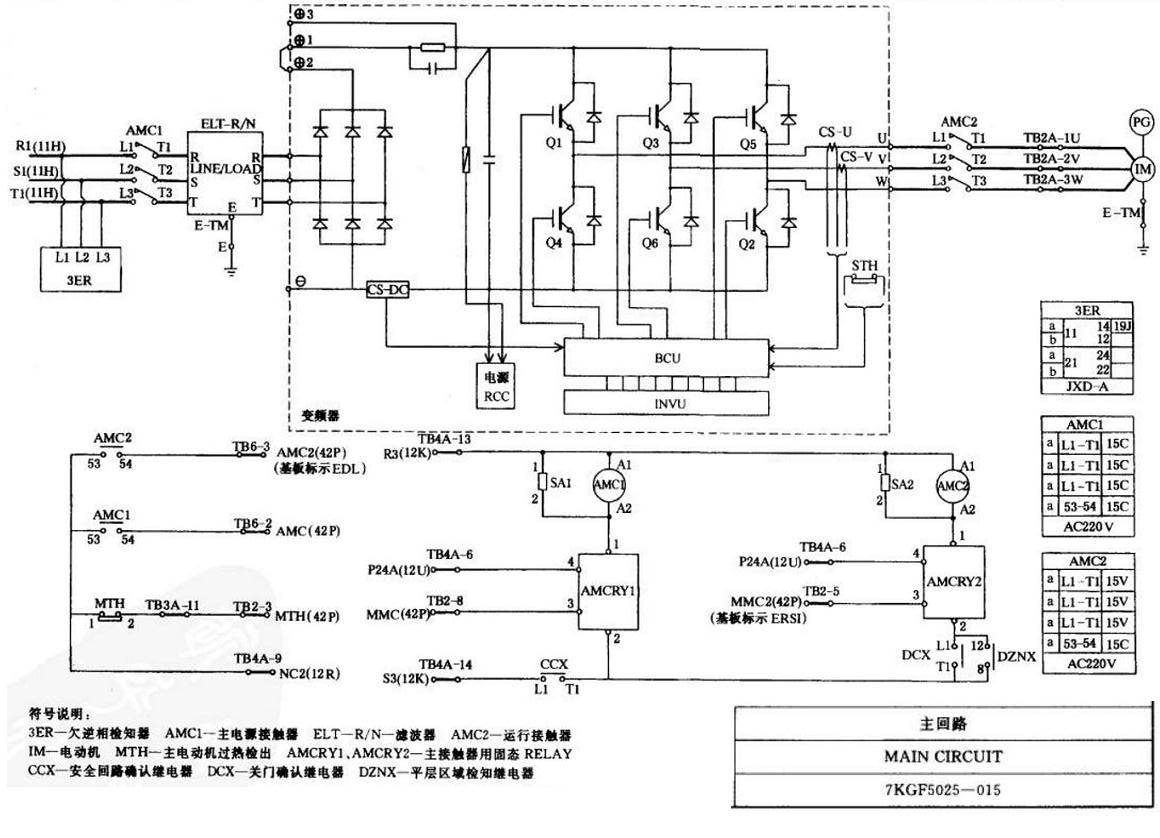

三相电源Rl、Sl、Tl经过3ER欠逆相检知器判断正误→主电源接触器AMC1→滤波器ELT-R/N→变频器输入端→变频器输出U、V、W→运行接触器AMC2→电动机IM。AMC2为主运行接触器的检测点，AMC1为主电源接触器的检测点，MTH为主电动机过热检出点。当安全回路继电器CCX与主接触器用固态RELAY(AMCRYl)正常工作时主电源接触器AMC1吸合；当安全回路确认继电器CCX、关门确认继电器DCX、平层区域检知继电器DZNX与主接触器用固态RELAY AMCRY2都正确工作时，（AMCRY2只有在运行信号下达时动作）AMC2吸合。
