上海统一ME-LIFT电梯井道安全信号分析
来源：本站整理  作者：佚名  2011-09-12 06:06:23



　　122:1、122 ：2和122:3为大厅门锁开关触点信号，112：1急停按钮触点信号，123：1涨绳开关触点信号，125：1、125：2轿厢缓冲器开关及对重缓冲器开关触点信号，116为输出服务开关触点信号。

　　如下图所示：

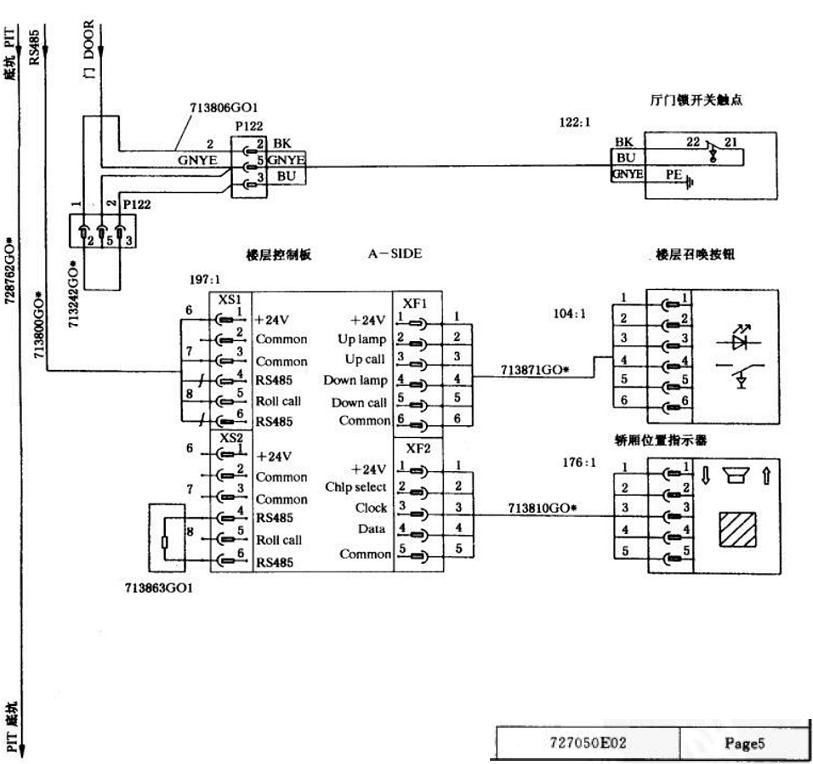

　　图1

井道安全信号图

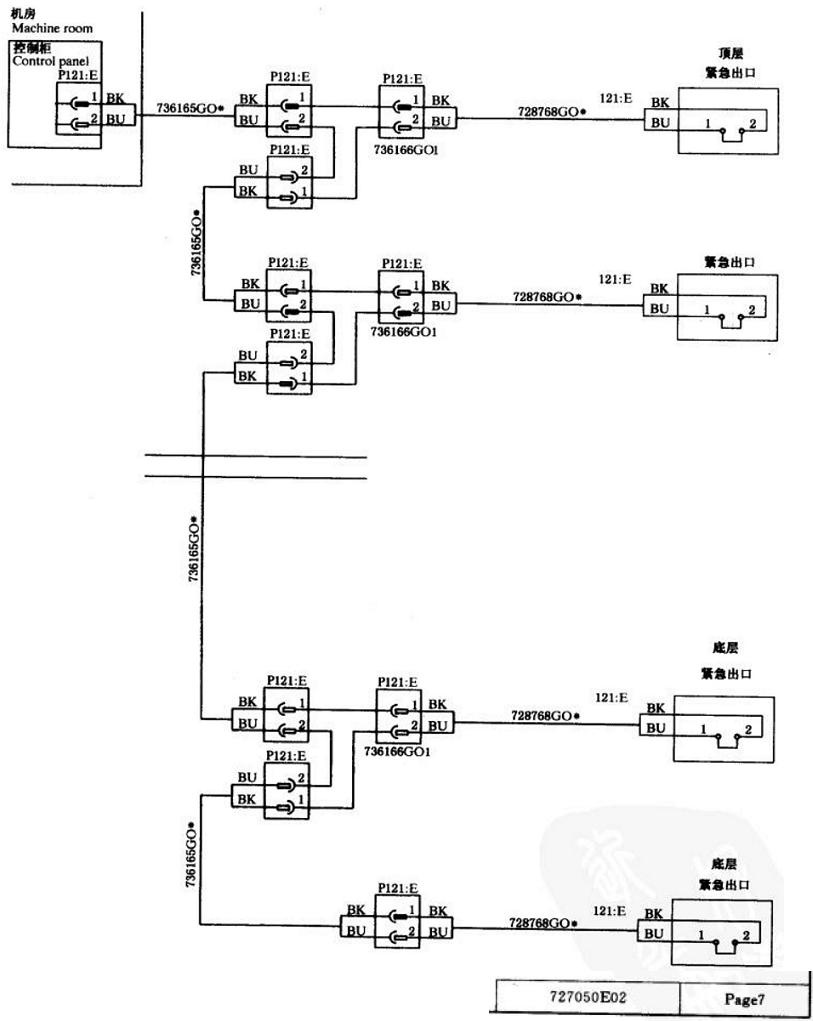

　　图2

井道安全信号图

　　图3

井道安全信号图

　　图4

井道安全信号图
