西子奥的斯X021S 、X021G 自动扶梯输出信号分析
来源：本站整理  作者：佚名  2011-09-06 19:38:51



　　PC机01205端子输出AC220V→运行接触器KMD1、KMD2线圈→OV。PC机01006端子输出AC220V→示警接触器KBL线圈→OV。

　　PC机01004端子输出AC220V→抱闸继电器KEB线圈→OV。

　　PC机01005端子输出AC220V→加油继电器线圈KMO→OV。

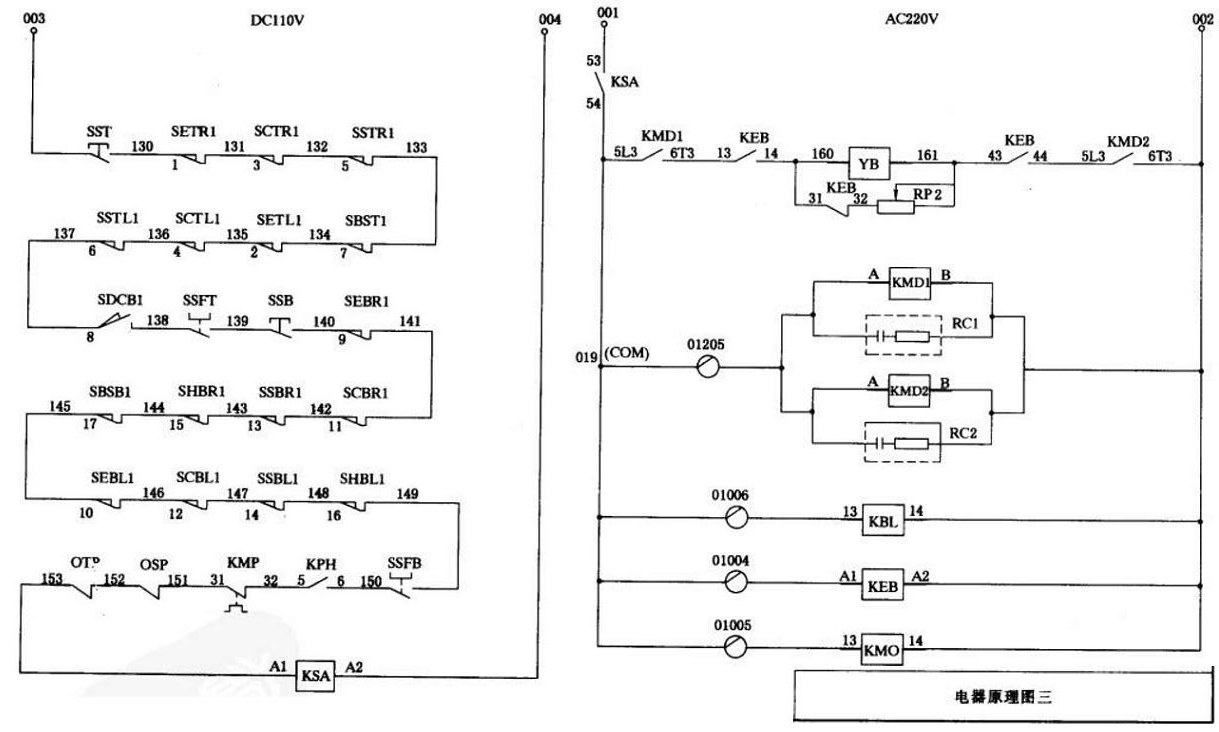

   如下图所示：

输出信号图
