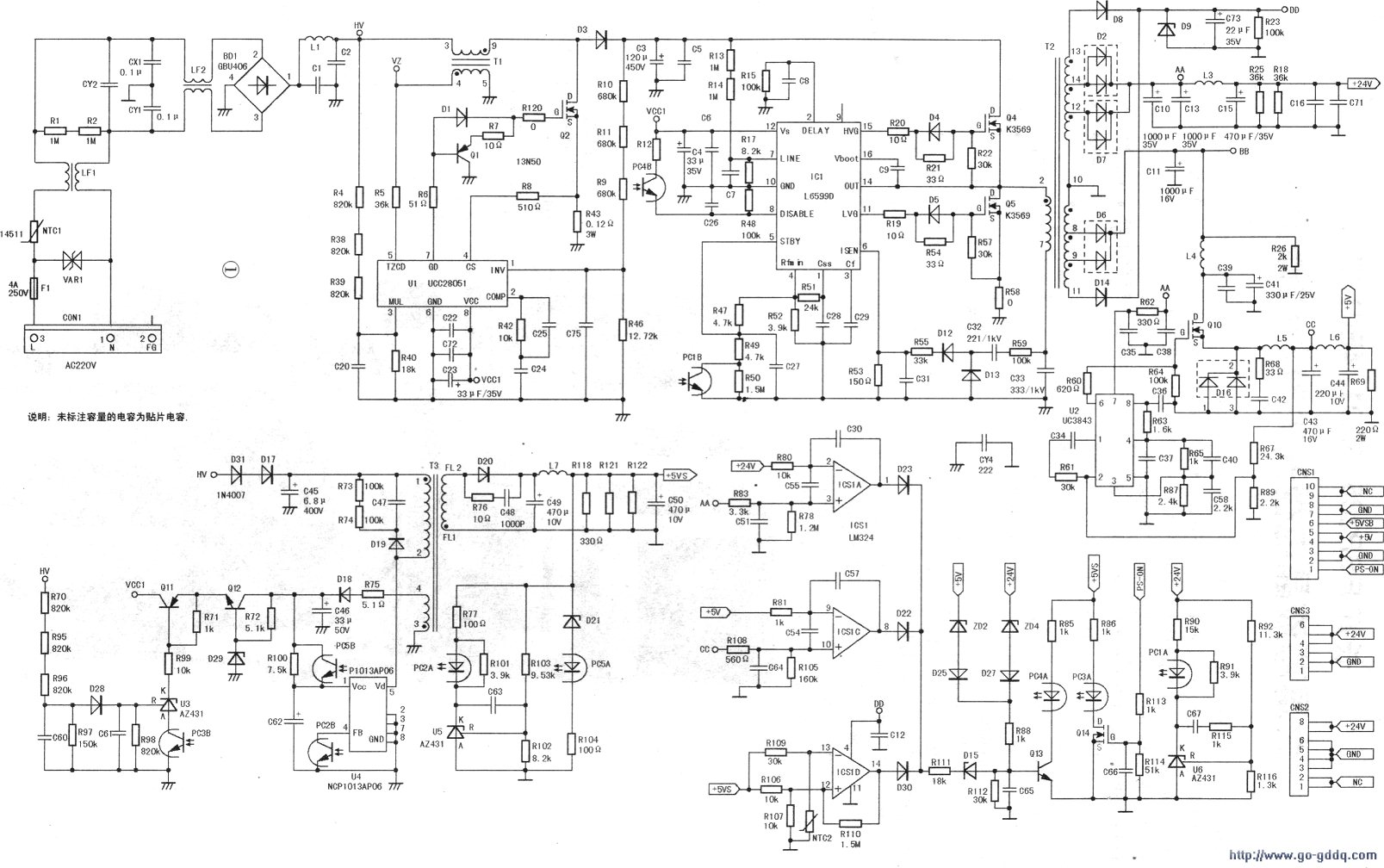

该型电源的电路图如图所示。

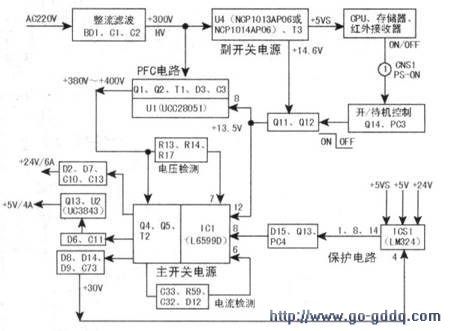

　　工作原理简述
　　
　　接通电源后AC220V市电经BDI整流，C1、C2滤波后得到约+300V直流电压，如右图所示。+300V电经开关变压器T3加到U4的（5）脚，在U4内部自供电电路的作用下，高压恒流派对（1）脚外接电容C62充电，C62两端电压升至8.5V时，U4内部振荡电路开始工作，输出+5VS电压，整机处于待机状态。当主板发出高电平开机指令后，场效应管Ql4导通，光电耦合器PC3（1）、（2）脚内部的二极管发光，则（3）、（4）脚内的光敏三极管导通，Q11导通，从c极输出约13.5V电压VCC1。

　　在FSP205-3EO1型电源中，VCC1电压直接送给UCC28051(U1)（8）脚和L6599D（12）脚，U1、IC1得电工作：由T1、U1、Q1、Q2等元件组成的功率因数校正电路输出约+400V电压；IC1输出开关脉冲，半桥变换管Q4、Q5工作于开关状态，于是开关变压器T2次级形成+24V、+5V电压。值得一提的是，在FSP205-4EOl型电源中，VCCI电压送入由Q6、Q7组成的开关电路，其控制信号为功率因数校正互感器T1的感应电压VZ。当Q6、Q7导通后，Q7的c极输出电压VCC2，分别送给U1(8)脚和IC1(12)脚，后续过程与FSP205-3EOl型电源相同。

　　FSP205-3EOl开关电源组件输出3组电压，分别是+24V、+5V和+5VS。其中，+24V供逆变器使用；+5V电压在开机后会通过LM1117、LMlO84等稳压块变成+3.3V、+2.5V和+1.8V，供IC使用；而+5VS电压则供微处理器、红外接收器、存储器等电路使用。FSP205-4EOl开关电源组件除输出上述三组电压外，还输出一组+l2V/3A电压，供给伴音功放电路。
