长虹BQ系列空调包括KFR-25GW/BQ,KFR-28GW/BQ、KFR-35GW/BQ、KFR-40GW/BQ等机型，BQ系列直流变频空调电气控制框图如上图所示。

　　从控制原理固可以看出，室内机控制电路可分为开关电源电路、上电复位电路、品振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电踏、通讯电路等单元电路；室外机控制电路可分为整流及功率因数调整电路、开关电源电路、上电复位电路、品振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电磁膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通闸控制电路、温度传感器电路、EEPROM电路、通讯电路等单元电路。

　　1.BQ系列直流变频空调室内机控制电路分析与检修

　　(1)开关电源电路分析与检修
　　
　　开关电源主要为室内机电气控制系统提供所需的工作电源，如为微处理器、空气清新及一些控制检测电路提供工作电源。该部分电路主要由开关变斥器、控制IC、钳位电路以及输入、输出整流滤波组成，电路如中图所示AC220V经EMIi虑波电路(由L01和CO1、Cl5组成)及整流桥堆DBO1后，转换为30OV脉动直流电，经电容C02滤波后供给开关变压器，经开关变压器的绕组（6）-（4）加到开关电源控制IC(ICO1，MA5941)的（2）脚。ICO1是整个开关电源的核心，内含一个功率MOS管、lOOkHz的方披发生器及占空比调整电路)。

　　该开关电源为反激式开关电源，当ICO1内部MOS开关管导通时，能垦全部存储在开关变压器的初级，次级整流二极管D02~DO4截止，次级相当于开路，负载由滤波电容提供能；当开关管截止时，初级绕组反极性，次级绕组同样也反极性，输出电压整流二极管正向偏置而导通，初级绕组向次级绕组释放能量。次级在开关管截止时获得能，这样，电网的干扰就不能经开关变压器直接耦合给次级，具有较好的抗干扰能力。开关变压器次级经快恢复二极管、高频滤波电解电容滤波后得到35V、l2V、7V直流电，其中，7V电压经多功能集成电路ICO3(TA800OS，上电复位、软件看门狗、线性稳压)线性稳压后转换为5V，供CPU等输出电压采样及反馈回路由IC07和ICO2组成。通过对输出电压l2V和35V的联合采样，调节光耦ICO2的输出电流，控制ICO1（6）脚电压变化，经内部电路调节lOOkHz的方波发生器的占空比，从而控制ICO1内部MOS管的导通时间，最终达到稳定输出电压的目的。此外，在开关变压器TO1初级（4）-（6）绕组上并联的Cl7和MOS管QO1组成钳位电路，吸收功率MOS管关断时（4）-(6)绕组产生的反峰电动势，保护功率MOS管不被击穿。这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。

　　对电源电路的检修可以按照电源的走向来测或者逆向来检测。在实际检修中，可先用万用表测量开关电源次级是否有5V、7V、l2V、35V电压输出，FO2、FO3及DO2~DO4是否击穿，IC01(2)、(3)脚是否击穿。

　　(2)上电复位电路分析与检修
　　
　　上电复位电路在控制系统中的作用是启动微处理器开始工作。由于在电源上电瞬间或在正常工作时电压可能会受到干扰，即电源电压存在一些不稳定的因素，这给微处理器工作的稳定性带来严重的影响。因此，在上电后需延时一段时间，才给芯片输出一复位信号。复位电路的另一个作用是监视正常工作时的电源电压，若电源有异常则会进行强制复位。

　　复位信号需持续三个或者更多的指令周期，复位程序开始初始化芯片内部的初始状态，等待接受输入信号。上电复位电路如下图所示。

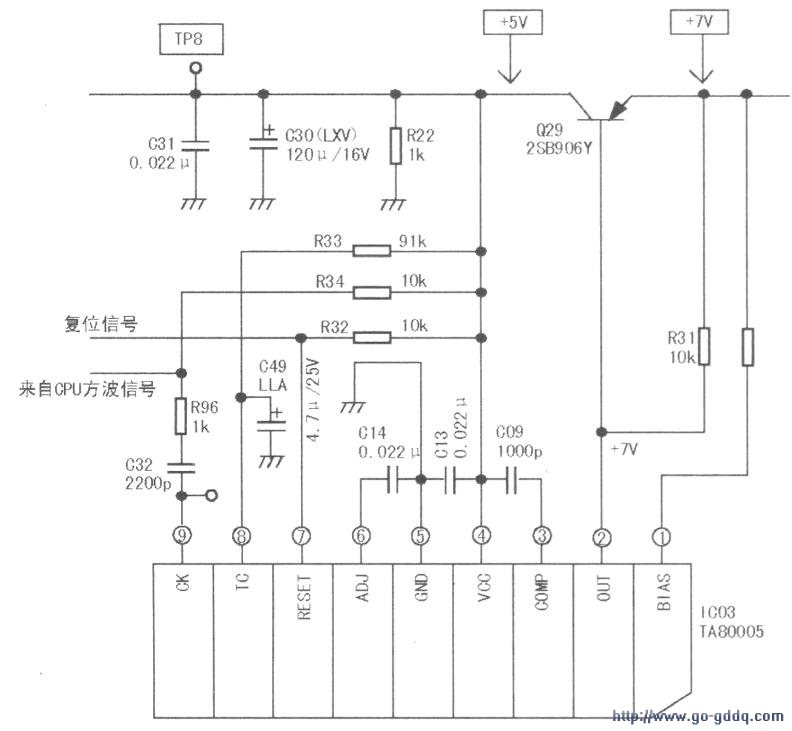

　　上电时，5V电源通过ICO3的（8）脚输入，（7）脚便可输出一个上升沿信号，触发芯片复位。

　　上电复位电路是在电源正常的情况下，给微处理器提供一个触发信号，但在检修时一般检测不到延时信号。这时可用万用表检测输出脚在上电到稳定之后是否能达到规定的电压要求。若复位电路异常，通常表现为室内机在接通电源后无反应，系统无法正常启动和工作。

　　(3)看门狗电路原理分析
　　
　　看门狗电路在控制系统中的作用是当CPU软件跑飞后，看门狗IC未检测到CPU输出的方波信号，就强行输出一低电平，使CPU复位，保证整机不出现误动作。

　　当CPU软件跑飞后，则ICO3的（9）脚未检测到CPU输出的方波信号，（7）脚便强行输出一低电平，使CPU复位。
