3 系统软件设计

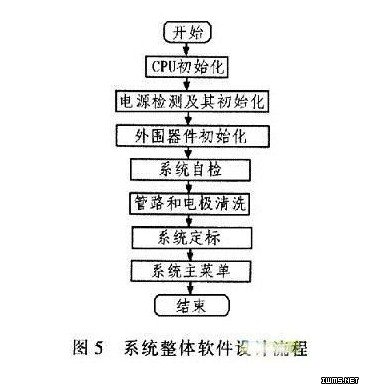

       该系统软件开发采用ATMEL公司提供的AVRStudio开发环境，并在该开发环境中内嵌了支持C语言的GCC。分析仪软件全部采用C语言编写，这样开发周期缩短，维护便捷。该系统软件设计采用层次化模块化结构设计，共分为两个层次，第l层是按照硬件各个功能模块编写相应的驱动和接口程序，包括液晶显示、打印机、按键处理、步进电机、A/D采集转换、系统时钟、检测和电源管理等模块;第2层是在第1层的基础上按照使用功能编写的应用程序模块，有主菜单、样本分析、质控分析、质控统计、系统设定、系统校准、电极清洗、数据储存及查询和系统自检等模块。图5中给出系统整体软件设计流程。

       4 结论

       该设计的便携式电解质分析仪已经完成样机制作，并进行相关测试。测试结果表明，由于采用先进的Xmega微控制器为核心，系统整体功耗较低，使用36 V10Ah的锂电池供电可以连续工作8小时左右。样机已经通过了GE认证的电磁兼容测试，表明该仪器有较好的抗干扰能力。由此可见，所设计的便携式电解质分析仪完全适应野外工作的需求。
