　　三、高中频信号处理电路
　　
　　该机采用频率合成式(FS)高频调谐器U101(TDF3N-35)，具有快速搜台(搜台时间小于55秒)、精确锁相不偏台等优点，使用中也可不搜台，直接输入标准频道代号。

　　U101引脚功能及实测值见下表。

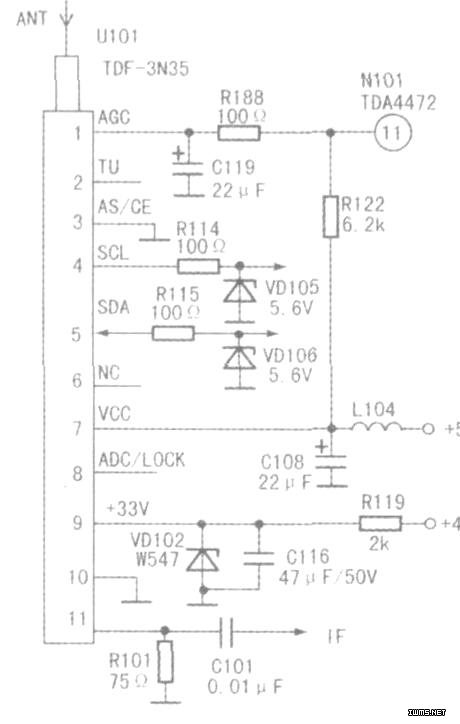

　　频率合成式高频头没有调谐电压及波段电压输入端。取而代之的是+33V、sDA、SCL输入端，如上图所示。接收信号时，其凋谐及波段电压均在总线数据控制下由高频头内部电压产生。

　　开关变压器输出的+42V电压经R119降压、VD102稳压成+33V送至u101(9)脚。

　　u101内部的控制IC根据分频系数输出相应的调谐电压，分别控制u101内部的本振、输入回路及高放初、次级回路的谐振频率。使之达到调谐选台的目的。

脚号	符号	引脚功能	直流电压(V)		对地电阻(kΩ)
脚号	符号	引脚功能	有信号	无信号	红笔接地	黑笔接地
1	AGC	AGC电压输入	2	4.2	6	6
2	N．C	空脚	1.8	2	100	10
3	AS／CE	接地	O	0	O	0
4	SCL	IIC时钟线	3.6	3.5	9.5	5.8
5	SDA	IIC数据线	3.9	3.7	9.5	5.8
6	N．C	空脚	4.9	4.9	1	1
7	VCC	+5v供电	4.9	4.9	1	1
8	ADC／LOCK	空脚未用	0	0
9	BT	调谐供电输入	32	32	200	7.2
10	GND	接地	O	O	O	0
11	IF	中频输出	≈0	≈O	≈0	≈0

　　Tv前置处理器N101(TDA4472)(11)脚输出的RFAGC电压加至u101(1)脚，分别控制U101内部高放电路增益，使之在接收强、弱信号时增益基本一致。输入的RF高频信号越强。U101(1)脚电压越低，反之，输人的RF高频信号越弱，U101(1)脚电压越高，该脚电压变化范围为05V~4．2V。

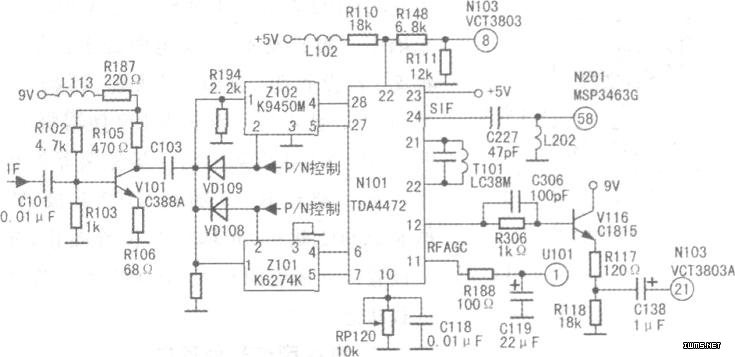

　　U101(11)脚输出的中频信号经V101补偿放大后，分别送至图像中频带通滤波器(图像中频声表面滤波器)Z101、伴音第一中频带通滤波器(伴音第一中频声表面滤波器)Z102(1)脚，如下图所示。Z101、Z102均为PAL／NTSC制带通滤波器，其制式选通由Z101、Z102(2)：脚电压决定。当Z101、Z102(2)脚电压为0V时．Z101、Z102按PAL制中放幅频特性曲线的要求进行陷波，在形成中放幅频特性曲线的同时，又进行了图像、伴音准分离，有效地提高图像及伴音的质量。

　　Z101、Z102引脚功能及实测值下表与下下表。

引脚	符号	引脚功能	直流电压(v)		对地电阻(kΩ)
引脚	符号	引脚功能	有信号	无信号	红笔接地	黑笔接地
1	INPUT	输入	≈0	≈0	2	2
2	SWITCH	PAL/NTSC开关	≈0	≈0	3	3
3	GROUND	接地	0	O	O	O
4	OUTPUT-GND	输出	2.2	2.2	11.5	11
5	OUTPUT	输出	2.2	2.2	11.5	11

引脚	符号	引脚功能	直流电压(V)		对地电阻(kΩ)
引脚	符号	引脚功能	有信号	无信号	红笔接地	黑笔接地
1	INPUT	输入	≈0	≈0	∞	∞
2	SWITCH	PAL／NTSC开关	≈0	≈0	∞	∞
3	GROUND	接地	0	0	O	O
4	OUTPUT—GND	输出	2.9	2.9	12	11
5	OUTPUT	输出	2.9	2.9	12	11

　　z‘101、Z102的(4)、(5)脚输出的图像中频、第一伴音中频信号分别送往TV前置处理器N101(TDA4472)(6)-(7)脚和(27)、(28)脚。

　　Tv前置处理器TDA4472是一只低供电(5V)、低功耗的图像和伴音准分离处理集成电路，可用于38MHz、38．9MHz,45．75MHz和58．75MHz的中频信号处理。该Ic内置可控制增益的宽频带视频中频(VIF)放大器、线性良好的同步解调器，自动频率控制(AFC)检测器等电路，具有锁相带较宽、解调彻底、防静电等优点。TDA4472的引脚功能及实测数据见下表。

　　N101对输入的图像中频信号放大并同步检波后从(12)脚输出全电视信号，经射极跟随器v116缓冲放大后送人N103(21)脚；N101对输入的第一伴音中频信号限幅放大、FM解调后从(24)脚输出，送至多制式声音处理器N201(MSP3463G)(58)脚。

　　N：101在对图像信号解调的同时进行峰值检波，根据信号的强弱产生中放、高放AGC电压(N101(11)脚输出)，分别控制N101内部的中频放大增益及高频调谐器u101内部的高放级增益，以保证在接收不同强度的电视信号时，N101输出的音、视频信号幅度基本一致。

　　N101内部的AF(：电路将输入的中频信号与(21)、(22)脚外接中周T。101的谐振信号(频率为38MHz)进行鉴相比较，检测38MHz的图像中频频率是否准确，其鉴相比较所得误差电压从N101(22)脚输出，经R148、R111分压后送至N103((8)脚，以便VCT3803A中微处理器在执行搜台功能时精确定位至最佳调谐点。

引脚	符号	引脚功能	直流电压(V)		对地电阻(kΩ)
引脚	符号	引脚功能	有信号	无信号	红笔接地	黑笔接地
1	V—ISIF11	SIF1输入，未用悬空	0	O	12	11
2	V—ISIF12	SIF1输入，未用悬空	0	O	12	11
3	V—SW1	SIF开关脚(接地)	0	0	O	O
4	GND1	接地脚	0	O	O	O
5	C-AGC1	SF的AGC时间常数电容	1	0.3	12．S	10.6
6	V—VIF1	VIF输入	2.2	2.2	115	11.2
7	V—VIF2	VIF输入	2.2	2.2	11.5	11.2
8	C-AGC2	VIF的AGC时间常数电容	2	12	12	10.5
9	GND2	接地	O	O	O	O
10	RTOP	RF—AGC调整	1.2	1.2	3.2	3.2
11	I—TUN	RF—AGC输出	2.1	42	6	6
12	V一OVID	视频输出	2.1	3.2	82	7.8
13	NC1	空脚	2.2	3.2	8.2	7.8
14	NC2	空脚	2.2	32	8.2	7.7
15	NC3	空脚	0	O	0	O
16	GND3	接地	O	0	O	O
17	C—REF	参考电压	43	4月3日	11	11.5
18	LF	低通滤波器	2.3	32	13	9
19	V—SW2	AFC开关，来用悬空	2.9	2，9	12	11
20	V—VC01	振荡器接口	33	33	11	10
21	V—VC02	振荡器接口	3.3	33	11	10
22	V—AFC	AFC输出	22	4.2	88	8.5
23	V—S	电源供电	4.9	4.9	0.8	O．8
24	V—OFM	SIF输出(FM/NICAM)	2.1	2.1	10.5	95
25	NC4	空脚	0	0	0	O
26	R-COMP	误差补偿	O．6	O．6	3.4	3.4
27	V—IS1F22	VIF输入	2.9	2.9	12	11
28	V—ISIF21	VIF输入	2.9	2.9	12.2	11
