GSM手机中频放大器工作原理
来源:本站整理  作者:佚名  2011-08-08 15:48:30



  接收机的中频放大器,主要用于将混频器输出的信号进行大幅度提升,以满足解调电路的需要。接收机的主要增益也来自中频放大器。中频放大器损坏,常会造成手机无法接收信号或灵敏度差。具体地说,移动通信接收机中的中频放大器的主要作用:一是获取高增益,与射频放大部分相比,向于中频频率固定,并且频率较低,可以很容易地得到较高的增益,为下一级提供足够大的输入;二是提高选择性。因此,接收机的邻近频率选择性,一般由中频放大器的通频带宽度决定。

  对于中频放大器,不仅需要得到高的增益、好的选择性,还要有足够宽的通频带和良好的频率响应、大的动态范围等。由于中频信号为单一的固定频率信号,其通频带可最大限度地做得很小,以提高信道选择性。

  在实际电路中,中频放大器一般采用:多级放大器,并使每级实现某一技术要求。就电路形式而言,第一级中频放大器多采用共发射极电路,最后一级中频放大器多采用射极输出电路。另外,无论接收机采用一次还是二次变频技术,中频放大器总是“位”居下变频(即混频)器之后。

  为避免镜频干扰,提高饶颇选择性,接收机通常采用降低第一本机振勒频率、提高第一中频频率和多次变频的方法,使信号频谱逐渐由射频段搬移到较低频率上。

  分立元件的中频放大器电路形式与低噪声放大器的电路形式很相似,也是一个共发射极电路,只是它们工作的频率点不一样。低噪声放大器是一个宽带放大器,而中频放大器是一个窄带故大器。中频放大电路的信号通路和偏压、电源的查找与低噪声放大器的方法一样。

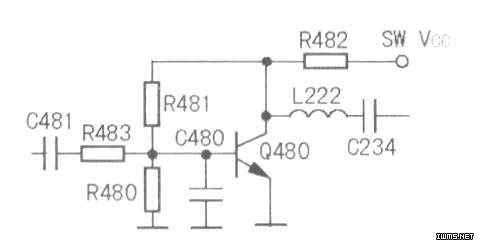

  在摩托罗拉手机中,通常使用分立元件作中频放大器,cd928手机的中频放大器如上图所示,其他手机的中频放大器通常内置在一个集成电路中。在集成的中频放大器中查找信号通道要相对困难些,因为它不是一个单一的电路,通常存在于一个复合电路中,尺管如此,还是有规律可循的。从手机的电路结构可知:中频放大器位于混频器之后(输出端后),混频器的英文缩写是MIX。如下图所示,GD90手机的中频电路中,集成电路(42)、(43)脚有MIXOUT的字样,MIX代表混频器,OUT表示输出,结合前面提到的知识,中频放大器可以从这个集成电路的(42)、(43)脚开始查找。跟着线路可以发现,集成电路(29)、(30)脚上有IFIN的字样(IF表示中频,IN是输入),所以(29)、(30)脚是中频放大器的输入端。
