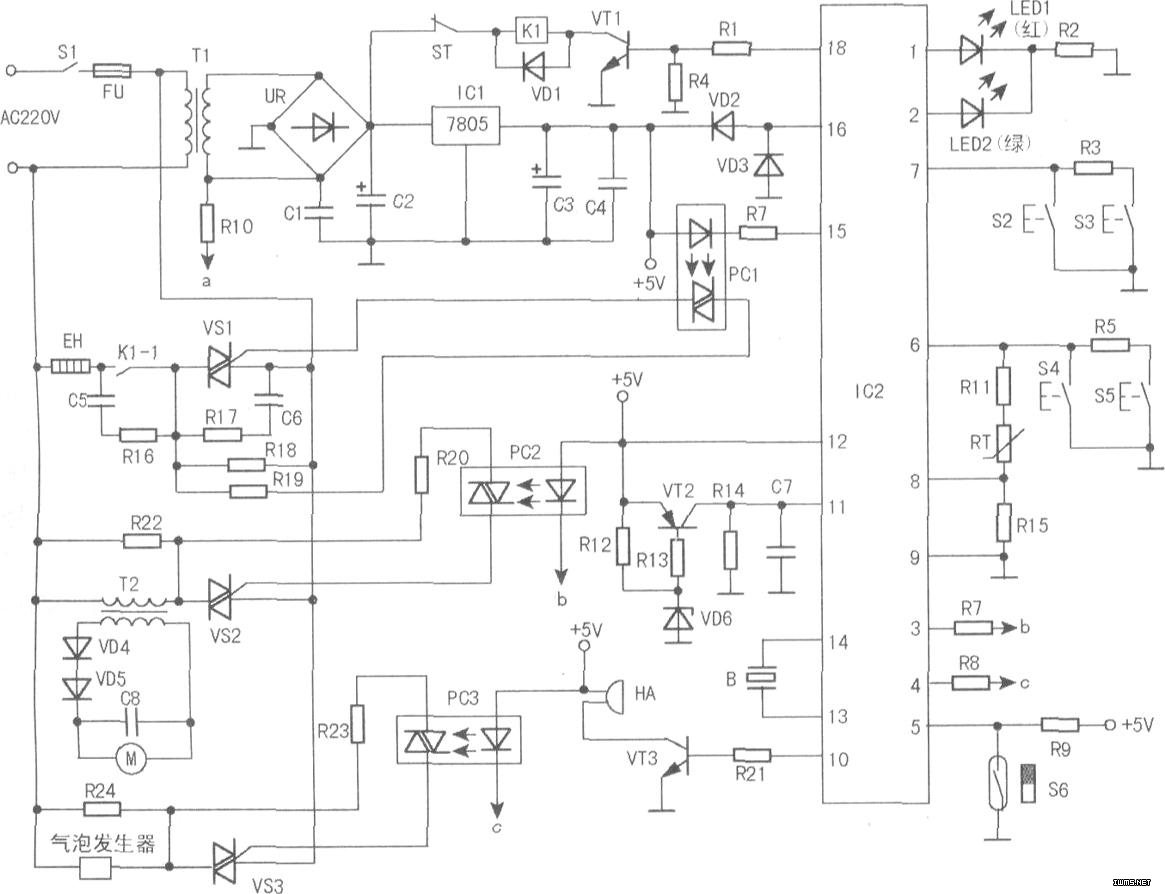

大多足浴盆由盆座和盆体两部分组成。盆体上安装有具有负温度系数的热敏电阻RT，以监测盆内水温，盆座上安装有电源电路、控制电路、主工作电路、缺水防干烧保护电路及控温器等，如图所示。

　　工作原理分析
　　
　　1、电源电路
　　
　　接通电源，闭合电源开关s1后，AC220V市电经熔断器FU分两路，一路为电源变压器T1初级供电，次级输出12V交流电经整流滤波后，输出+12V直流电，除直接为继电器K1供电外，还经稳压集成块IC1稳压输出+5V直流电，为控制回路供电；另一路直接为主工作电路供电。

　　2．主工作电路
　　
　　主工作电路由电加热电路、振动按摩电路、气池发生器电路三部分组成。

　　(1)电加热电路由电加热管EH、可控硅VS1、继电器常开接点K1-1及阻容保护，元件组成。当控制电路巾IC2（15）脚输出低电平时，光电耦合器PC1受电导通，输出一触发脉冲加至VS1的触发极，VS1导通，EH受电发热(此前K1-1已接通)对盆内水进行加热。电阻R16、R17及电容C5、C6组成保护电路对VS1及起保护作用，消除、减小K1—1闭合时产生电火花对接点的烧蚀。

　　(2)振动按摩电路由电源变压器T2，可控硅管VS2，整流二极管VD4、VD5，电机M，电容c8及电阻R22组成。当IC2（3）脚输出低电平时，光电耦合器Pc2受电导通，输出一触发脉冲加至VS2的触发极，VS2导通，T2初级受电。T2次级输出电压，经vD4、VD5整流后为电机M和c8供电，M启动运转带动振动头实现振动按摩。振动按摩分连续振动、间歇振动两种方式，可通过按压振动键s5来选择切换。

　　(3)气泡发生器电路由气泡发生器及可控硅管VS3组成。

　　当Ic2（4）脚输出低电平时，光电耦合器Pc3受电导通，输出一触发脉冲，加至VS3的触发极上，使之导通，气泡发生器受电工作，实现气泡按摩。其方式选择可通过s4实现切换。

　　3、控制电路
　　
　　南集成块Ic2，继电器K1，热敏电阻RT，光耦PC1、pc2、Pc3，三极管VT1、vT2、VT3及电阻、电容等元器件组成。

　　接通电源，闭合电源开关s1，电路白检，蜂鸣器发处“嘀”自检通过提示声，Ic2（18）脚输出高电平，vT1导通，K1受电吸合，其K1—1闭合接通，整机进入待机状态。向盆内加入适量水后，按压加热／保温按键开关S3，IC2（1）脚输出高电平，加热指示灯LED(红)亮。

　　Ic2（15）脚输出低电平．Pc1受电导通，输出触发脉冲至VS1，VS1导通，EH受电发热对水进行加热，盆内水温逐渐升高。当足人感到水温已舒适满意时，再按压按键开关S3，此时保温指示灯LED2(绿)亮，电路表示进入保温状态，在电路控制下，VSI导通角改变，进而控制EH加热功率和时间，实现水温相对恒定。

　　按压开关S5，选择振动方式。若需停止振动按摩，按压停止键S2即可。

　　按压气泡按摩键开关54，选择气泡按摩方式。若需停止气泡摩擦，按压停止键S2即可。

　　4.保护电路
　　
　　由缺水防干烧保护、超温保护、短路保护三部分组成。由起短路保护作用，当发生短路时电流迅速增大，FU熔断切断电源，避免故障扩大。磁控干簧管开关S6起缺水防干烧保护作用。

　　当水位正常时，磁浮子被盆内的水浮起，S6内部接点断开，IC2（5）脚为高电平，电路正常工作；若盆内元水或水位过低，磁浮子沉在底部，靠近干簧管，S6内部接点闭·合，IC2（5）脚为低电平，（10)脚为高电平，VT3导通，蜂鸣器发出报警声，电路停止工作，避免干烧损坏机器。

　　ST起超高温保护作用，若使用者由于疏忽，或对温度不敏感而未及时按压S3设置恒温值时，水温会不断升高，当水温达到50℃左右时，ST会自动断开，K1失电，K1-1断开而切断EH电源，停止加热，以防烫伤事故发生。
