作用：为单片机、比较器、键控等电路提供工作电。

　　特点：辅助电源电路有变器降压式及开关电源之分，输出电压主要为+5V和+l8V。其中，+5V主要为单片机、上拉电阻、基准源供电；+l8V主要为功率驱动电路及散热风扇供电。该电路的特征元件是降压变压器或开关电源芯片。

　　原理简析：

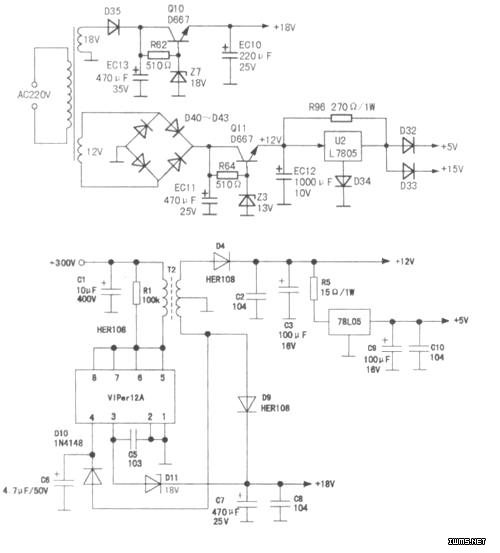

　　1.变压器降压式变压器降式电路较简单，多采用串联稳压电路，如上图所示。Q1(1、Z7、R62等元件组成+L8V串联稳电路；Q11、Z3、R64等元件组成的+l2V串联稳电路，输出的+12V电压再经U2(L7805)稳压后输出+5V。

　　2.开关电源式电磁炉辅助电源中采用的开关电源芯片较多.下面以最常见的Viperl2A芯片为例进行分析。

　　Viperl2A是接法(ST)半导体公司生产的一款新型中小功率单片电源芯片.内置60kHz的脉宽调制器、高压电流源电路、高压(730V)MOSFET管及过流、过压、过热保护电路，其封装形式有SOP8和DIP8两种。

　　采用Viperl2A的开关电源具有市电输入范围宽、效率高、外围元件少等优点。

　　接通电源后，+30OV电压经开关变压器T2的初级绕组加到Viperl2A的（5）～（8）脚(内部开关管漏极)，在内部高压电流源电路的作用下给（4）脚(供电端)外接电容C6充电，如下图所示。当C6两端电压达到开启阈值14.5V时，芯片内部电路启动工作，MOSFET管进人开关状态，T2次级输出电压。

　　该电路的稳压芯片（3）脚(反馈输入端)内部的控制电路及外接的稳压管D11完成。当+l8V电压降低时，Fh于稳压管D11的稳压作用，（3）脚电斥遇之下降，在脉宽调整电路的作用下，开关脉冲占空比增大，开关管饱和导通时间增长，输出电压上升。

　　若+l8V电压升高，其控制过程与上述相反。

　　提示：1.+l8V主要供给散热风扇及功率驱动电路。若+l8V供电丢失，上电后，散缺风扇不转；开机后，整机不加热并伴有报号声2.若用加装变压器的方式替代开关电源，应选用功卒稍大的变压器(应为8W左右)，以保证开机后(风扇转动)的功率激励级供电电压(+l8V~24V)不低于正常值(若低于正常值，会因激励不足而烧IGBT管)。

　　另外，需加大各组供电的滤波电容容量，以增强滤波效果，一般选择lOOOμF~2200μF。
