单片式稳压器LT3692A的设计要点
来源:本站整理  作者:佚名  2011-07-26 15:22:16



      引言

      多输出单片式稳压器易于使用,而且适合那些无法采用多芯片解决方案的场合。然而,由于缺少针对高于30V输入电压的选项以及对高输出电流的支持,因此影响了多输出稳压器的普及化。LT3692A利用一个工作输入高达36V的双通道单片式稳压器填补了这一空缺。另外,该器件还包括诸多的通道优化特性,从而使得LT3692A的每通道性能可与多芯片解决方案相媲美。

      LT3692A可提供两种封装:5mm x 5mm QFN封装和38引脚塑料TSSOP封装。虽然这两种封装的器件均具有完整的特性集,但TSSOP封装增强了双通道降压稳压器的耐热性能。

      高输入电压和高瞬变耐受能力

      LT3692A可采用高达36V的工作输入电压,并能承受高达60V并持续1秒的瞬态电压,因而使其适合于严苛的工作环境,比如汽车环境中常见的恶劣工作条件。

      片内温度监视

      LT3692A提供了一种片内温度监视功能,可简化应用电路设计、调试及封装的热特性优化。TJ引脚上的电压与芯片的摄氏温度成正比 (即:250mV相当于25℃,而1.5V则对应于 150℃)。

      LT3692A TSSOP封装芯片的测量温度最高达80℃,当采用一个18V的输入电压且开关频率为400kHz时,两个输出均支持3A负载(在5V和3.3V)。图1示出了测量应用电路的原理图。但对于2.5A负载来说,采用相同的设置时最大芯片温度下降至68℃。

      单片式稳压器LT3692A的设计要点(电子工程专辑)

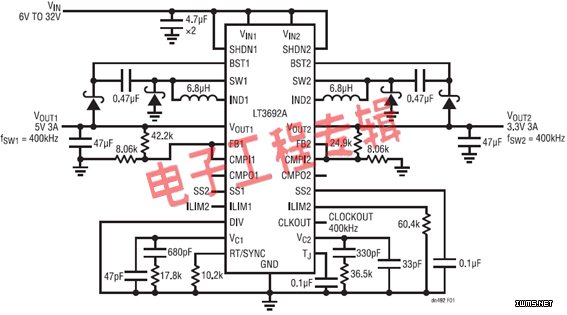

图1:在VIN=18V时,双通道 5V/3A/400kHz、3.3V/3A/400kHz应用电路可保持很低的温升

 独立型比较器构件

      LT3692A还包括一个独立型比较器构件,该构件提供了一个具迟滞的720mV门限,并输出一个集电极开路信号。可通过把CMPI引脚连接至FB引脚将该比较器配置为一个电源良好标记信号,以监视输出电压。也可以把这个比较器配置成一个温度标记,当芯片温度上升至一个预设点时,该温度标记将发出一个报警信号。此功能与片内温度监视器一起实现。图2 示出了怎样配置一个100℃温度标记。

  单片式稳压器LT3692A的设计要点(电子工程专辑)

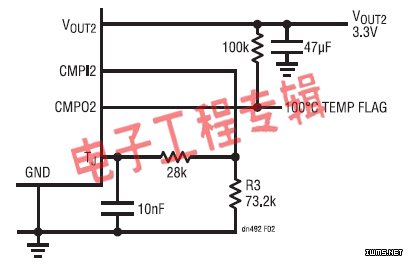

图2:采用比较器构件和温度监视器的温度标记

[1] [2]  下一页
