二、GPS与DVD/CD换片机接口电路

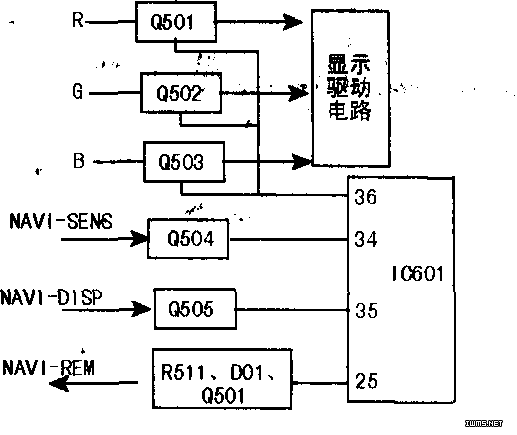

GPS与DVD/CD换片机接口电路简图如下图所示。 GPS模块输出的R、G、B信号经Q501～Q503电子开关切换后，送入显示驱动电路，电子开关的控制信号由IC601（36）脚控制，高电平有效；GPS模块输出的复合同步信号送入AV信号选择电路进行切换；GPS模块输出的NAVI—SENS（GPS系统连接探测信号）与显示活动探测信号）分别送入、（35）脚。由于本机的液晶显示屏不支持触摸，且遥控接收头只有一只，所以GPS模块的用户指令只能用遥控器操作来完成，IC601分离出属于GPS模块的遥控指令从（25）脚输出，经、D01、R511组成的数据恒压放大电路处理后，送入GPS模块。
DVD/CD换片机的接口电路由IC501完成。IC501在业内称为换片机总线接口IC，其实质是一块施密特触发集成电路，其作用是恒定电压，防止由于杂讯造成多次触发。
三、收音组件与数字调谐锁相环电路
收音组件又叫AM/FM电子调谐器，主要完成电台信号的接收，混频处理后输出模拟电台音频信号，其引脚功能见下表。
| 引脚 | 功能 |
| 1、2 | AM，FM电台信号输入端 |
| 3、4、19、23、26 | 空脚 |
| 5、7、8、10、15、18 | GND |
| 6 | FM调谐电压输出端 |
| 9 | 收音组件内AM电路供电输入端 |
| 11 | AM／FM本振频率输出端； |
| 12 | 收音组件内FM电路供电输入端 |
| 13、25 | AM／FM共用电路供电输入端 |
| 14 | AM调谐电压输入端 |
| 16、17 | 左、右声道模拟音频信号输出端 |
| 20 | 混频得到的中频信号输出端 |
| 21 | S形波信号输出端 |
| 22 | 停止搜索电台控制信号输出端 |
| 24 | FM检测输出 |
IC601通过收音总线使数字调谐锁相环电路IC51完成稳定频率、调频解码、鉴相，并对收音组件的VT电压调谐、信号强度及波段选择等进行控制。
