格力ZTP75A消毒/保温柜工作原理分析
来源:本站整理  作者:佚名  2011-07-19 21:24:58

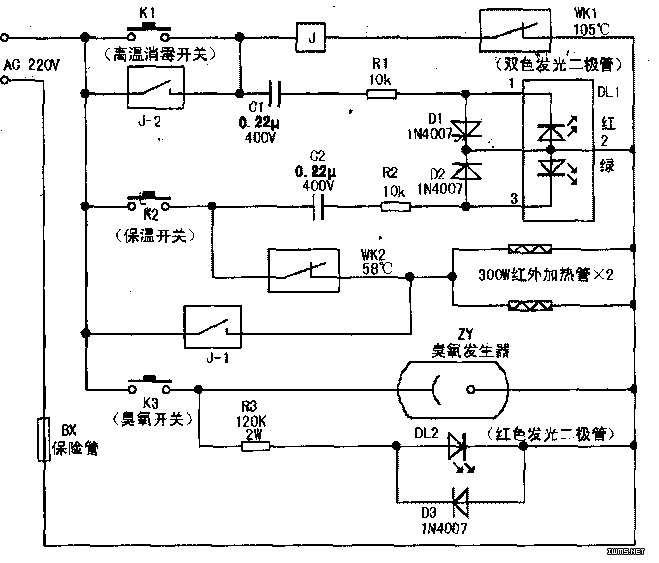

  格力ZTP75A型消毒/保温柜具有高温消毒、臭氧消毒和保温的功能,电原理图如下图所示。柜面板上共有3只功能操作按键开关(即常开式按键高温消毒开关K1、自锁式保温开关K2、自锁式臭氧消毒开关K3)和2只指示灯(即一只双色指示灯DL1,显示红色表示高温消毒已达70%:以上高温;显示橘黄色表示高温消毒在70℃以下初始阶段;显示绿色表示进入保温状态;另一只红色指示灯DL2只在臭氧消毒期间点亮)。

  工作原理分析

  1.高温消毒

  当选择高温消毒时,只需按动常开式高温消毒开关K1,此时市电经保险管BX、105℃高温温控器WK1使继电器线圈l得电,常开触头J-2闭合,由于J-2与高温消毒开关并联,所以J-2闭合后,即使高温消毒开关已复位(手指已松开),继电器仍能得电而使J-2继续闭合。

  与此间时,继电器另一常开触头J-1也闭合,将保温开关和58℃低温温控器WK2短路,使市电经保险管BX加至2只300W红外加热管两端,加热开始。此时由于J-2闭合,市电经BX、R1、C1、J-2使双色发光二极管DLl中的红色发光二极管点亮。同时,因58℃低温温控器WK2此时闭合,市电还经BX、R2、C2、J-1使DL1中的绿色发光二极管也同时点亮,故DL1实际发出橘黄色光,表示加热正在进行。当温度升至约58℃时,低温温控器WK2触点跳开。

  由于J-1处于闭合状态,所以两只红外加热管仍继续通电加热,但双色发光二极管中的绿色发光管因WK2触点跳开而断电,故双色发光二极管此时只能发出红光,表示消毒柜已进入高温消毒阶段,达到预定温度105℃后,WK1触点跳开,使继电器线圈l断电,常开触头J-1、J-2均断开,两只红外加热管断电停止加热。此时双色发光二极管DL1两支路因断电而熄灭,表示加热过程结束。

  2.臭氧消毒

  当使用臭氧消毒时(臭氧消毒较高温消毒省电,同时对柜中不耐高温容器没有伤害),可按下自锁式臭氧消毒开关K3,此时市电经保险管BX加至臭氧发生器ZY两端,使高压发生器工作,发出轻微的“吱吱”声并产生臭氧,从而对柜内食物、器皿、器具进行消毒。

  此时红色发光二极管DL2点亮,表示消毒柜处在臭氧消毒工作状态。因臭氧消毒不能自动停止,加之消毒时间也不必过长,一般经过1—2分钟后,需再次按一下K3,使触点复位弹起,DL2也同时熄灭,消毒过程结束。

  3.保温

  当要对柜中食物进行保温保存时,可按下自锁式保温开关K2,市电通过K2、低温温控器WK2和保险管BX加至两只红外加热管两端,使之通电加热。

  由下图可看出:市电还经保温开关K2、限流电容C2、限流电阻R2和保险管Bx加至双色发光二极管DL1的(2)、(3)端,使其中的绿色发光二极管被点亮,表示加热开始。达到设定温度58℃左右后,低温保温器wK2触点跳开,两只红外加热管断电停止加热(此时绿色发光二极管仍点亮)。当柜内温度下降至预设下限温度(略低于58℃)时,WK2会自动恢复接通,红外加热管再次加热……,如此循环。直至再次按下保温开关K2,使触点弹起复位,保温过程才能停止,绿色发光二极管也同时熄灭。
