      并行光互连技术

  伴随着数字化的进程,数据的处理、存储和传输得到了飞速的发展。高带宽的需求使得短距互联成了系统发展的瓶颈。受损耗和串扰等因素的影响,基于铜线的电互联的高带宽情况下的传输距离受到了限制,成本也随之上升。而且过多的电缆也会增加系统的重量和布线的复杂度。与电互连相比,基于多模光纤的光互连具有高带宽、低损耗、无串扰和匹配及电磁兼容等问题,而开始广泛地应用于机柜间、框架间和板间的高速互连。

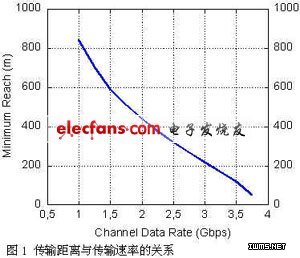

  图1是基于误码率小于10-12吉比特以太网联接模型的传输距离与带宽的关系曲线,光纤是500MHz.km,50/125vm多模光纤。可以看出,在2.5Gbps速率下传输距离可以达到300米;而在3.75Gbps速率下可以达到50m。并行光互连通过多根光线并行传输,可以在高比特率的速率下实现较远距离的传输,这就是为可采用并行光互连的一个原因。



传输距离与带宽的关系曲线

  并行光模块和带状光缆

  并行光互连通过并行光模块和带状光缆来实现。并行光模块是基于VCSEL阵列和PIN阵列,波长850nm,适合多模光纤50/125vm和62.5/125vm。封装上其电接口采用标准的MegArray连接器,光接口采用标准的MTP/MPO带状光缆。目前比较通用的并行光模块有4路收发一体和12路收发分离模块。

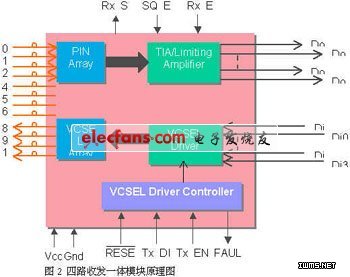

  图2是收发一体模块的示意图。它有4路发射和4路接收通道,每一通道的速率可达3.125Gbps,总互连容量可达12.5Gbps。



收发一体模块的示意图

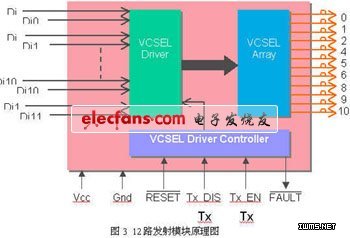

  图3和图4分别是12路发射和接收模块的示意图。每个通道可提供2.725Gbps的传输速率,总互连容量可达32.6Gbps。

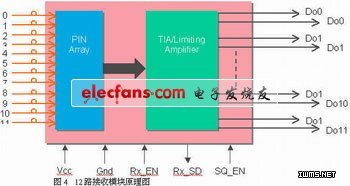

12路发射和接收模块的示意图



12路发射和接收模块的示意图

  无论4路收发一体模块,还是12路收发分离模块,模块间的互连使用的都是12通道的MTP/MPO带状光缆。
