高压变频器的集中冷却技术
来源:本站整理  作者:佚名  2011-06-21 13:42:40



      高压变频器设备功率较大,4%的功率损耗主要以热量形式散失在运行环境当中。如果不能及时有效的解决变频器室的工作环境温度问题,将直接危及变频器本体的运行安全;最终因为温度过高,导致变频器过热保护动作跳闸。为保证变频器具有良好的运行环境,必须对变频器及运行环境的温度控制采取措施。

  二、冷却方式

  通过变频器工程应用经验的积累,针对不同的应用环境现场提供完整的变频器冷却系统解决方案。常用的几种冷却方式主要包括:⑴ 风道开放式冷却;⑵ 空调密闭冷却;⑶ 空-水冷密闭冷却;⑷ 设备本体水冷却;⑸ 上述方式组合冷却。

  1. 风道开放式冷却

  1.1 冷却过程

  冷风经变频室通风入口滤网进入变频器,经过对机体进行冷却后,再由变频器风道出风口将热风排出。

  1.2 安装方式

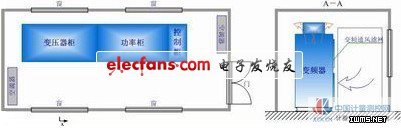

  风道开放式冷却安装比较简单,只需在变频室的墙壁上开两个通风入口,安装上滤网,然后在变频器的柜顶风罩上向外引出出风口风道即可,如下图1所示:

  图1

  1.3 系统特点

  (1)施工简单,维护量大;  (2)费用低廉; (3)运行稳定性依赖于当地环境。

  2. 空调密闭冷却

  2.1 容量选择原则

  按照变频器的发热量和控制室环境实用面积来选择空调的容量。

  2.2 安装方式

  变频器室安装空调时,要求变频器控制室空间要尽可能小,并且做好密封,避免夏季室外温度高带来的加热效应。空调的安装位置可根据现场实际情况布置在变频器两侧。具体设备布局如下图2所示。

  图2

  2.3 系统特点

  (1)急速高效制冷;(2)童锁功能,防止误操作;(3)广角送风,室温均匀舒适;(4)防冷风设计,送风舒适;(5)独立除湿;(6)低温、低电压启动;(7)室外机耐高温运转;(8)室内密闭冷却;

        (9)冷却功率留有余量。

  3.空-水冷密闭冷却

  3.1 基本原理

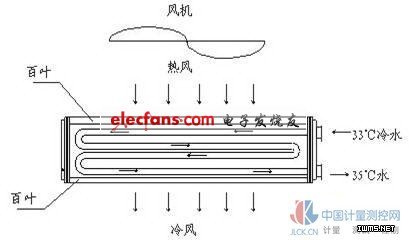

  空-水冷却系统是一种利用高效、环保、节能的冷却系统,其应用技术在国内处于领先地位。其外形及原理如下图3所示:

  图3

  从变频器出来的热风,经过风管连接到内有固定水冷管的散热器中,散热器中通过温度低于33℃的冷水,热风经过散热片后,将热量传递给冷水,变成冷风从散热片吹出,热量被循环冷却水带走,保证变频器控制室内的环境温度不高于40℃。

  安装空冷器要求必须在密闭环境中,为了提高冷却效果,安放设备的空间尽可能小。流入空冷器的水为工业循环水,为保护设备,要求循环水的PH值为中性,且无腐蚀损坏铜铁的杂质,进水的水压一般为0.2~0.3Mpa,进水温度≤33℃。

  空冷器的维护简单易行,一般半年维护1次,进行冷却管道冲洗。

[1] [2]  下一页
