2．3 告警控制电路

告警控制电路的功能是根据心率计算电路得到的瞬时心率值来判断心率的状态：心跳到否正常、是否过快或过慢、是否心率不齐。如果心率处于60～120的范围，则心跳正常；如果心率小于60，则心跳过慢，如果心跳大于120，则心跳过快；如果相邻两次测量的心率值认为心率不齐。这些判断是由一系列比较器完成的，用VHDL语言实现比较简单，这里不再详述。

完成比较判断后，告警控制电路将代表不同心率状态的字母E（正常）、F或S（过快或过慢）及I（心率不齐）的七段显示代码以8Hz的频率分别送到三个LED显示器进行报警显示，同时将不同心率状态信号以8Hz的频率分别送到三个不同颜色的发光二极管进行报警显示。

2．4 时钟分频电路

时钟分频电路的功能是将系统提供的主时钟进行分频，提供其它模块电路所需的两个时钟（1kHz和8kHz）。其中，周期计数器的时钟（clk1）决定了周期计数器的位数。当心率测量范围为20～200跳/分钟时，对庆的心率周期T为3～0.3秒。若时钟信号clk1的频率f0=1kHz，则在最低心率（20跳/分钟）时的计数值N=3/10 -3=3000，因此计数器的位数为12位。由下面的性能评价佛标分析可知，更高的时钟频率可扩大心率测量范围并提高测量分辨率，但同时分增加电路的复杂性；而报警控制电路的时钟（clk2）决定了显示闪烁的快慢。在FPGA中，时钟分频电路一般是通过VHDL语言的进程语句由计数器实现的。

3 性能评价指标

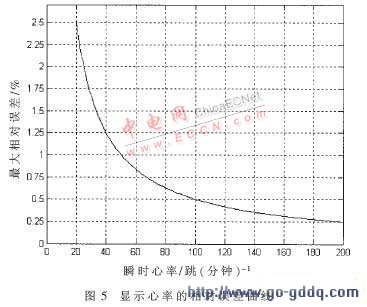

心率计数能评价指标主要包括测量误差和分辨率。由表1可知，由于计数值N的边办取值对应于相邻两个心率值的中点，故在20～200跳/分钟范围内测量的每一个显示心率值的误差都为0.5跳/分钟。最大相对误差（用百分比表示）如图5所示。相对误差的最大值发生在最低心率20跳/分钟处，随着心率值的增加，相对误差减小。当心率值大于或等于50跳/分钟时，相对误差小于1%，而当心率值大于100跳/分钟时，相对误差小于0.5%。

另一个性能指标是仪器的分辨率。由瞬时心率IHR=6×10 4/N和表1可知，当周期计数值N较小时，N变化一个单位（增大或减小1）对应瞬时心率变化比较大。因此，高心率处的分辨率较差，而低心率处的分辨率较好。在瞬时心率接近200跳/分钟时，N值很小，分辨率为1跳/分钟；在较低的瞬时心率时，分辨率小于1跳/分钟。

如果将时钟频率提高到8kHz，同时将周期计数器的位数提高到16位，分辨率将会大幅提高。此时，在瞬时心率接近200跳/分钟处，分辨率会小于0.1跳/分钟，而在瞬时心率较低处，分辨率将进一步变好。因此，在20～200跳/分钟的心率范围内，可以0.1跳/分钟的分辨率显示所有心率。不过，将周期计数器从12位提高到16位会增加电路的复杂性。另外，在实际心率测量中，人们习惯1跳/分钟的分辨率，更高的分辨率没有必要。

基于FPGA的数字心率计测量精度高，测量范围宽，在20～200跳/分钟的测试范围内，最大误差为2.5%，而当心率大于50跳/分钟时，误差小于1%，而且它的工作稳定性和可靠性好、功耗低、不需要电路参数校正和灵敏度调节，能够测量瞬时心率和平均心率，并具有心率异常报警功能。因此，与文献中报道的其它心率计相比，具有更好的性能。
