MAX4895E集成电平转换 缓冲器 ，为VGA信号提供R、G、B端口保护。

　　MAX4895E具有H、V (行、场)电平转换缓冲器，可将来自图形输出的低电平C MOS 输入转换成满足全+5.0V、TTL兼容的输出。每路输出可提供±10mA驱动，满足VESAu规范。此外，器件还可接受+5.0V、直接数字控制(DDC)信号，并将其转换为图形器件所需的较低电平。用户将图形输出 电源 连接至VL设定该电平。R、G、B端保护图形输出引脚免受静电(ESD)冲击而损坏，七路输出均具有高压ESD保护。

　　MAX4895E工作在扩展级-40°C至+85°C温度范围，提供16引脚、3mm x 3mm TQFN封装。

　　关键特性

　　●H1、V1、SDA1、SCL1、R、G、B端带有ESD保护

　　     ±15kV—人体模型

　　     ±8kV—IEC 61000-4-2、接触放电

　　●低静态电流，IQ ≤ 5uA (最大值)

　　●电容低至3pF (最大值) (R、G、B端口)

　　●DDC电平转换保护和隔离

　　●行同步、场同步电平转换/缓冲

　　●输入与VL兼容

　　●输出完全兼容于+5.0V TTL (符合VESA标准)

　　●每个H、V端口可提供±10mA驱动

　　●节省空间、无铅、16引脚(3mm x 3mm) TQFN封装

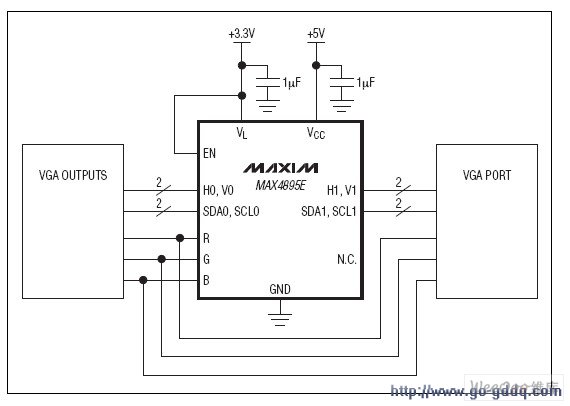

　　典型工作 电路

　　应用

　　●台式计算机

　　●图形卡

　　●笔记本 电脑

　　● 服务器
