立体声调频电台设计
来源:本站整理  作者:佚名  2011-04-11 15:51:17



MB1404的内部方框图




    以上是利用MB1404作为立体声复合信号发射器,可以利用内部带的高频放大器以及震荡器也可以不用!根据本人的经验还是建议初学者使用典型的建议使用的利用内部高频部分的三点式震荡电路,如果你是一个已经用了一定实力的高频高手的话,偶还是建议你使用高稳定度的晶体震荡器来使发射频率稳定,但是一般的晶体震荡器有调制频偏太小的问题,有条件的话建议还是使用PLL频率合成器,那样的话你就拥有了一个想专业电台一样的个人(非法)电台了哈!但是为了你的合法使用以及新手的上手容易,我还是将最简单的应用与大家一起分享,想要得到更多的消息的话可以与我直接进行交流。

     BA1404是为数不多的调频发射集成电路之一,它弥补了过去用分立元件来设计调频电路的不足,而且具有立体声调制的功能。仅用很少的外围元件就可得到优美的立体声调频信号。因此在FM立体声发射及无线微波方面具有重要的应用价值。

1. BA1404的主要特点

  BA1404的主要特点如下:
  ●采用低电压、低功耗设计,电压在1~3V之间,典型值为1.25V,最大功耗500mW,静态电流为3mA;
  ●将立体声调制、FM调制、射频放大电路集成在一个芯片上;
  ●所需外围元件少;
  ●两声道分离度高,典型值为45dB;
  ●输入阻抗为540Ω(fin=1kHz),输入增益为37dB(Vin=0.5mV);
  ●典型射频输出电压为600mV。

2. 引脚功能及工作原理

  BA1404主要由前置音频放大器(AMP),立体声调制器(MPX),FM调制器及射频放大器组成。
  立体声前置级分别为两个声道的音频放大器。输入为0.5mV时,增益高达37dB,频带宽度为19kHz。如输入信号中存在频率高于19kHz的成分,则必须在输入端加一个低通滤波器,否则两个声道的分离度会下降。
  在立体声调制组,振荡器输出的38kHz信号于立体声调制。通常在16、17脚接一可调电阻,以获得最佳的通道分离度。
  立体声混合信号(MPX输出信号)与导频输出信号(PILOT OUT)合成后的调制信号通过12脚进入射频振荡器并对载波进行FM调制,经射频放大后输出射频信号,射频信号的典型值在600mV左右。
  BA1404内部还提供了一个参考电压单元VREF。设计者可以利用这个电压信号改变外接变容二极管的电容值,继而改变载波的振荡频率。因此,只要控制一个电阻的分压值就可以达到改变发射频率的目的,这是比较独特的设计。

3. 典型应用

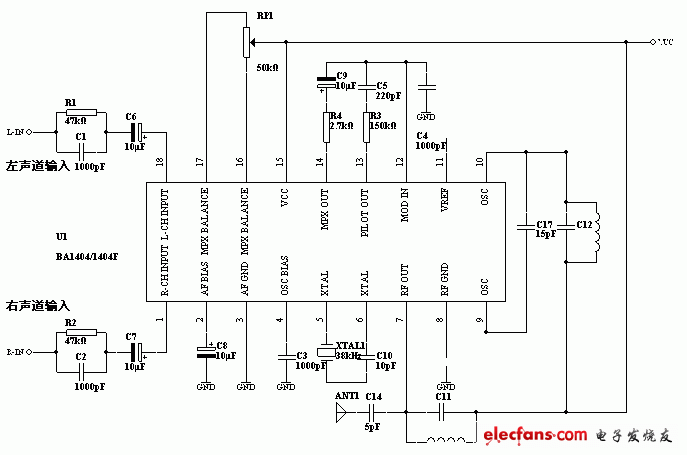

  图为BA1404的典型应用电路。图中,左右声道各通过一个预加重电路把音频信号输入到BA1404内部。利用内部参考电压改变变容二极管的电容值,从而实现发射频率的调整。
  设计时应注意以下几点:
  (1)为了能够使发射机和FM接收机的频率响应相互匹配,在输入端需加预加重网络,其时间系数为50μs。
  (2)在13、14脚,立体声调制器输出的立体声混合信号和导频信号进行合成时,有可能造成立体声通道的分离度恶化,所以必须注意12、13、14脚外围元件的值。
  (3)OSC振荡网络的输出频率范围如果在76~108MHz内,可在?5mm的铁芯上用?0.5mm的漆包线绕2.5圈左右,使C11的电容值为47pF。7脚上的RF匹配网络也应如此。
  (4)为了简化应用,可以采取以下措施:
  ●将16、17脚悬空。因为集成块内部已经保证了较高的通道分离度,接可调电阻只是为了优化。
  ●不用变容二极管微调发射频率,在变容管处直接短路,这样,可以省去R3和D1。
  ●可以略去7脚上的RF匹配网络,直接和VCC相接。
