2．2 系统硬件设计

仪表采用Luminarv公司的LM3S2948处理器。这是一款基于ARMCortexM3内核的微处理器，采用32位RISC，内嵌CAN控制器、模数转换器(ADC)、模拟比较器等功能模块，减少了外围电路，降低了系统设计成本。LM3S2948处理器内置CAN模块方便了CAN总线数据的传输，同时使仪表的通信容易实现，提高了可靠性。其内置CAN模块具有以下特点：支持CAN 2．0B协议并支持符合SAE J1939协议的扩展帧的报文传输：位速率可高达l Mb／s；具有32个报文对象，每个对象都具有自己的标识符屏蔽码；包含可屏蔽中断，针对时间触发的CAN(1TrCAN)应用，可选择禁止自动重发送模式；通过CANOTx和CANORx引脚与外部CAN PHY无缝连接；具有可编程的F1F0模式。

LM3S2948微处理器具有运算速度快、功耗小、体积小、价位低等特点。其CAN控制器模块特性完全满足CAN总线汽车仪表的应用要求。该处理器具有强大的处理能力，在车辆的各种工况下都能够实时反映车辆信息，同时该处理器具有很大的可扩展空间，有利于后续开发。

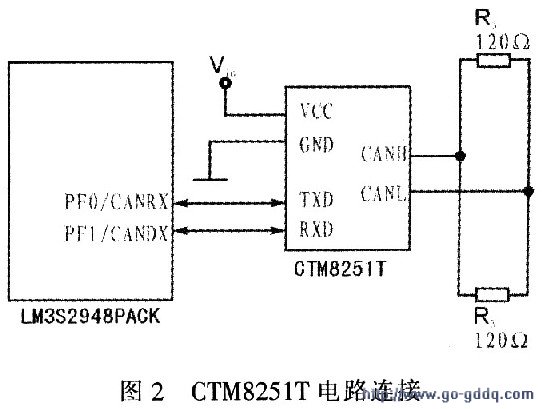

由于LM3S2948内置CAN控制器模块，所以只需外接一个CAN收发器即可接收总线数据。该仪表选用CTM8251T作为CAN收发器。CTM8251T是一款通用的带隔离的CAN收发器，该器件内部集成所有必需的CAN隔离及CAN收发器。该器件可连接任何一款CAN协议控制器，实现CAN节点的收发与隔离功能。该器件设计体积小，集成度高，可取代传统的CAN收发器及其外围电路，降低了电路的复杂程度，减少了设计成本，如图2所示。

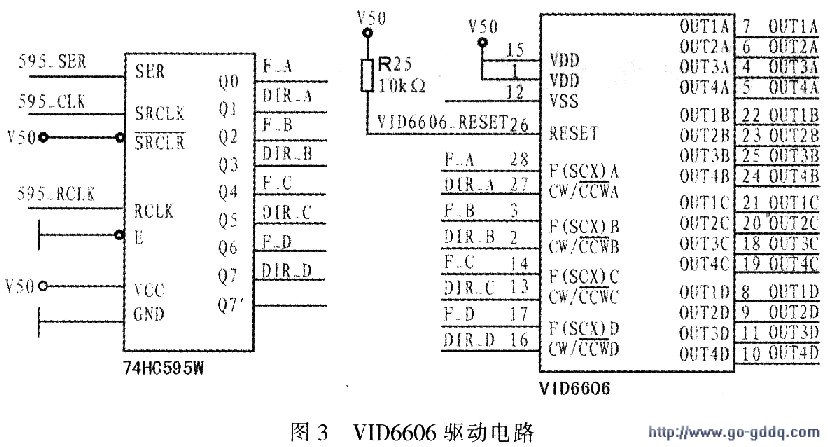

仪表采用VID6606驱动器驱动步进电机。每片VID6606可同时驱动4路步进电机。在其频率控制端输入脉冲序列F(SCX)，即可控制输出端使步进电机的输出轴以微步转动，每个微步电机输出轴转动1／12(°)，最大角速度可达600(°)／s。该电机驱动器具有以下特点：硬件微步驱动、简单易用，电机只需速度F(sex)和方向(CW／CCW)2个控制端、所有输入引脚都有干扰过滤器、宽工作电压、低电磁干扰辐射。仪表板指针采用VID-29电机驱动，电机内置减速比180／1的齿轮系，能够将数字信号直接准确地转为模拟的显示输出。该电机具有很高的显示精度，其步距角最小可达到1／2(°)。图3所示为VID6606驱动仪表电路。

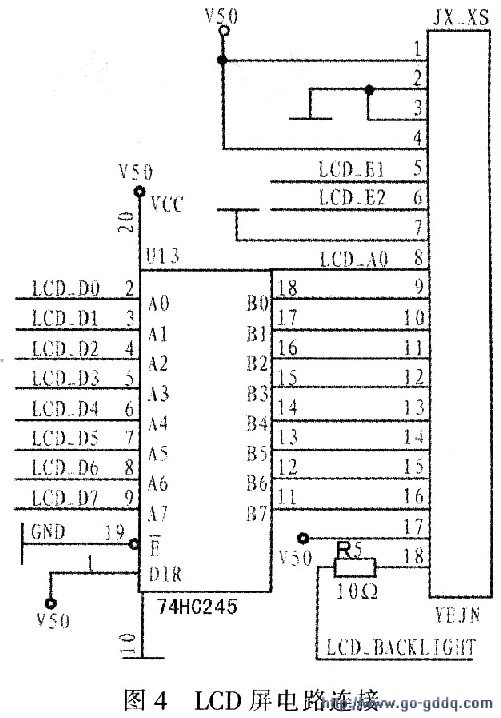

该仪表利用LCD显示时间、燃油消耗量以及产生故障时故障名称，处理器发送的信号先经74HC245功率放大后，然后送至液晶屏F2000LCD显示。LCD电路如图4所示。
