德生R-9701收音机波段转换电路分析
来源:本站整理  作者:佚名  2011-01-23 10:43:08



  德生R-9701收音机可接收AM(调幅)和FM(调频)共9个波段,包括中波(MW=525~1610kHz)、短波(SW1~SW7=5.9~18.00MHz)、调频(FM=87.0~108.0MHz)。短波采用先进的晶体稳频和二次变频技术,是一款高档袖珍收音机。其接收灵敏度FM≤10μV、MW≤10mV/m、SW1~SW7≤30μV;单信号选择性>20dB。该机使用两节5号电池(DC3.0V)供电,采用轻触开关和电子电路进行AM(MW及SW1~SW7)和FM切换。

  工作原理

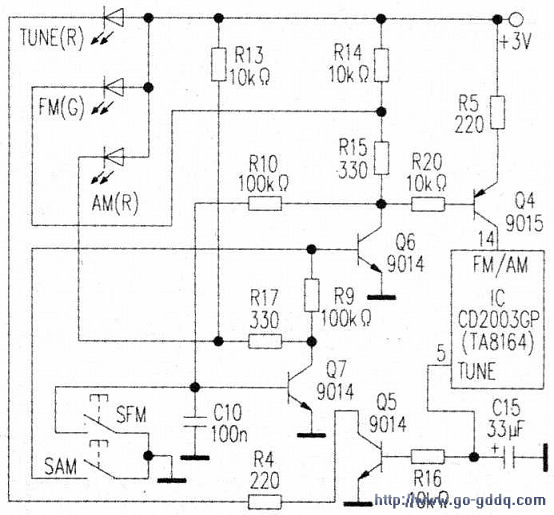

  该机波段转换电路(根据实物绘制)如附图所示。七色软排线左侧2只切换键及3只LED显示管在面板(单面印板)上,右侧有关电路在主板(双面印板)上。采用轻触键触发和电子切换方式,转换原理如下:

  (1)接通收音机电源开关,Q6经R13、R17、R9获正偏压而导通,Q4随之饱和导通,FM/AM新型低压(3V)收音机集成电路IC1(CD2003GP或TA8164)的FM/AM波段转换控制端⑩脚为高电平,通过内部电子开关控制IC1处于FM接收状态,此时LED-FM发光,作为FM波段指示,R15为发光管限流电阻。

  (2)按动SAM键时,Q6因基极接地而截止,Q4随之截止,IC1(14)脚跳变为低电平((14)脚内有下拉电阻),通过内部电子开关控制IC1工作于AM状态,可接收调幅MW及SW1~SW7波段的播音(由手动开关S-1~S1-4选择)。在按SAM使Q6截止时,Q7则经R14、R15、R10获正偏压导通,当松开SAM键后,仍能维持Q6、Q4截止,使IC1稳定地工作在AM波段,此时LED-AM发光,作AM波段接收指示,R17为发光管限流电阻。

  (3)接收AM广播时,若按动SFM键,则Q7基极接地截止,Q6、Q4又相继导通,IC1被切换到FM波段工作。LED-AM熄灭,LED-FM点亮。(4)LED-TUNE为调揩指示发光二极管,当旋动四联可变电容(CF/CA)选台时,若调谐准确,则IC1⑤脚输出高电平,Q5导通,使LED-TUNE发光指示,R4为限流电阻。

[1] [2]  下一页
