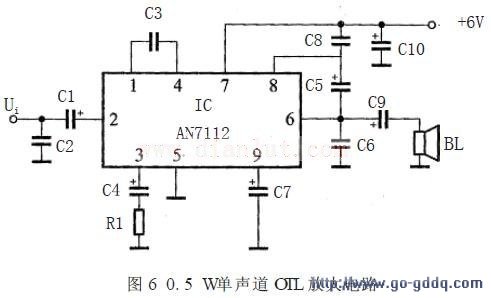

用AN7112构成的0.5W单声道OTL放大电路
来源：本站整理  作者：佚名  2010-10-06 09:30:13



　　IC采用了OTL音频功放集成电路AN7112。AN7112为单列9脚式封装，②脚为音频信号输入端，！“脚为功率信号输出端，闭环电压增益为50dB，满功率输出时输入信号Ui=6mV，采用+6V单电源供电。C1为输入耦合电容，C9为输出耦合电容。
