用LMl876设计的辅助音频功率放大电路
来源:本站整理  作者:佚名  2010-10-06 09:29:44

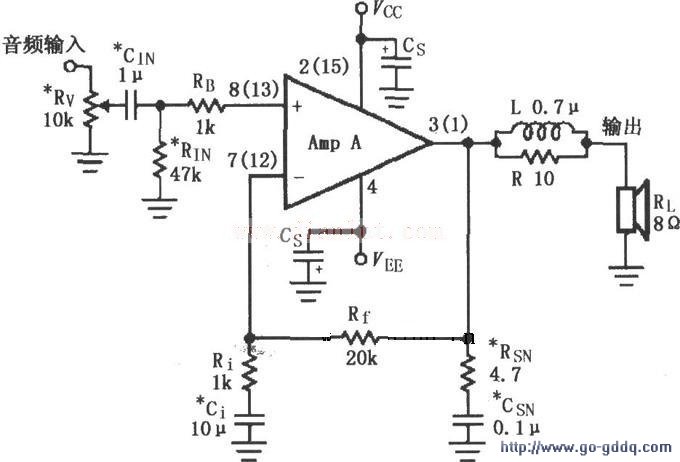

  LM1876用于辅助音频功率放大电路。音频输入信号经过电位器RV、CIN、RB后加到LM1876的输入端8脚,放大后由3脚输出,经过L、R送到扬声器。RV为音量电位器,用于调节音量大小;RIN为设置放大器直流偏置工作点,同时与CIN组成输入端高通滤波器;RSN、CSN用于减小放大器频率高端的不稳定性;L、R对高频提供高阻,而对音频提供低阻通道,用于防止高频自激。
