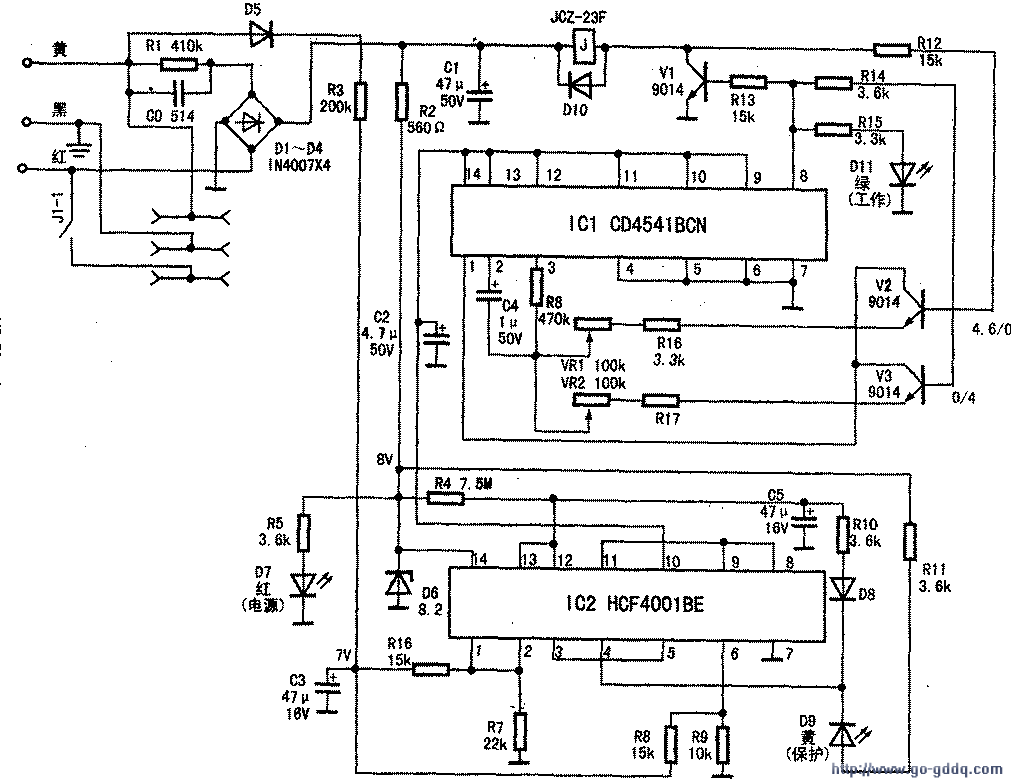

辽宁省铁岭市柒河电器厂生产的铁龙（TEl LONG）牌CYG268型机外电冰箱、冰柜多功能保护器，比其他机外型温控器增加了延时保护、过压保护、欠压保护、过流保护功能。据实物绘出电路原理图（元件编号为笔者所加）见下图 。

      一、IC1管脚功能

　　CD4541BCN是CMOS数字定时可编程IC。①～③脚为时钟振荡器外接电阻、电容端。①脚接振荡电阻，②脚接振荡电容，③脚接稳频电阻。④、⑩脚为空脚；⑤脚为自动复位端，低电平有效；⑥脚为手动复位端，低电平有效；⑦脚为电源负端；⑧脚为控制输出端；⑨脚为输出高或低电平选择端，选择⑧脚有效输出电平的高低；⑩脚为单定时或循环定时选择端，⑩脚接高电平为循环定时；⑩、⑩脚为定时常数编程选择端；⑩脚为电源正端。

    IC2(HCF4001BF)是二输入四或非门IC，真值表如表1所示

      二、控制原理

　　AC220V市电经电容C0降压，D1～D4桥式整流，c1滤波，得到的24V电源分两路：一路作24V继电器电源：第二路经R2降压、D6稳压、输出8V电压。8V电源分四路：一路作IC2工作电源；第二路经R5降压点亮D7（红色）LED作电源指示；第三路经R11降压，保护时点亮D9（黄色）LED作保护状态指示：第四路经R4对C5充电，为IC2（12）、（13）脚提供电压。

　　AC220V市电经D5整流，R3降压，C3滤波，得到7v不稳压电源，作IC2辅助工作电源。

　　供电后8y电源通过R4（7.5MΩ）对C5充电，因C5两端电压不能突变，IC2（12）、（13）脚为低电平“0”，（11）脚为高电平“1”、⑧、（9）脚都为“1”，（10）脚为“0”。ICl无电源不工作。因R4阻值很大，充电很慢。当c5上电压>6V后，（12）、（13）脚为“1”（高电平），（11）脚为“0”（低电平），（8）、（9）脚都为“0”，（10）脚变为1（高电平7V），ICl（14）脚得电工作。ICl（8）脚为低电平，vl截止，J处于释放状态，电冰箱无电不工作，为停机状态。

　　此时V1集电极为高电平24V，经R12使v2基极为高电平，V2饱和导通，Icl①脚通过饱和导通的V2接入R16、VRl，组成停机状态时间电路。调整VRl可使电冰箱停机5～120分钟。

　　当停机延时时间达到预定值时，Icl内部电路翻转，（8）脚输出高电平，V1导通，J吸合，电冰箱得电工作，为开机状态。同时⑧脚高电平经R15点亮D11（绿色）LED，指示电冰箱得电工作，为开机状态；此时V1集电极为低电平，V2截止，停机延时电路停止工作。IC2（8）脚高电平经R14使v3基极为高电平，v3饱和导通，ICl（1）脚通过饱和导通的V3接入R17、VR2，组成开机状态时间电路。调整VR2可使电冰箱工作5～120分钟。当开机延时时间达到预定值时，ICl内部再次翻转，实现循环定时。

　　在给电瞬间，7V对C3充电滞后于8V，IC2（4）脚为低电平，8v电源通过Rll点亮D9黄色LED保护状态指示灯。C5上电压逐渐上升，通过R10、D8使IC2（4）脚电压也逐渐上升，约1秒钟后D9黄色LED反偏截止而熄灭。

    当电冰箱正常工作过程中突然停电时，8V和7v电源消失。

　　Ic2（4）脚为低电平，电容c5上电压通过R10、D8、（4）脚放电：c5上电压<6V后IC2（10）脚变为低电平，ICl无电源停止工作，J释放，电冰箱失电停止工作。隔一会来电后，c5延时充电约需。5分钟左右才能为ICl供电，ICl得电后又延迟最少5分钟电冰箱才得电工作，总延时保护时间为10分钟左右。

　　在电冰箱开机状态做空载试验，当市电降到190V时停机，说明温控器确实有欠压保护功能。具有欠压保护功能，也就有过流保护功能。

　　在电冰箱开机状态做空载试验，当市电上升到250V时未出现保护状态。受试验设备限制，市电不能再升高，过压保护功能未能验证。

　　外围易损元件较少，有故障时首先检查电源是否正常，再检查三极管。若都正常，再依据表2检查IC。在过压，过流冲击下Ic易损坏。

　　Ic各脚电压实测数据见表2，供维修时参考。
