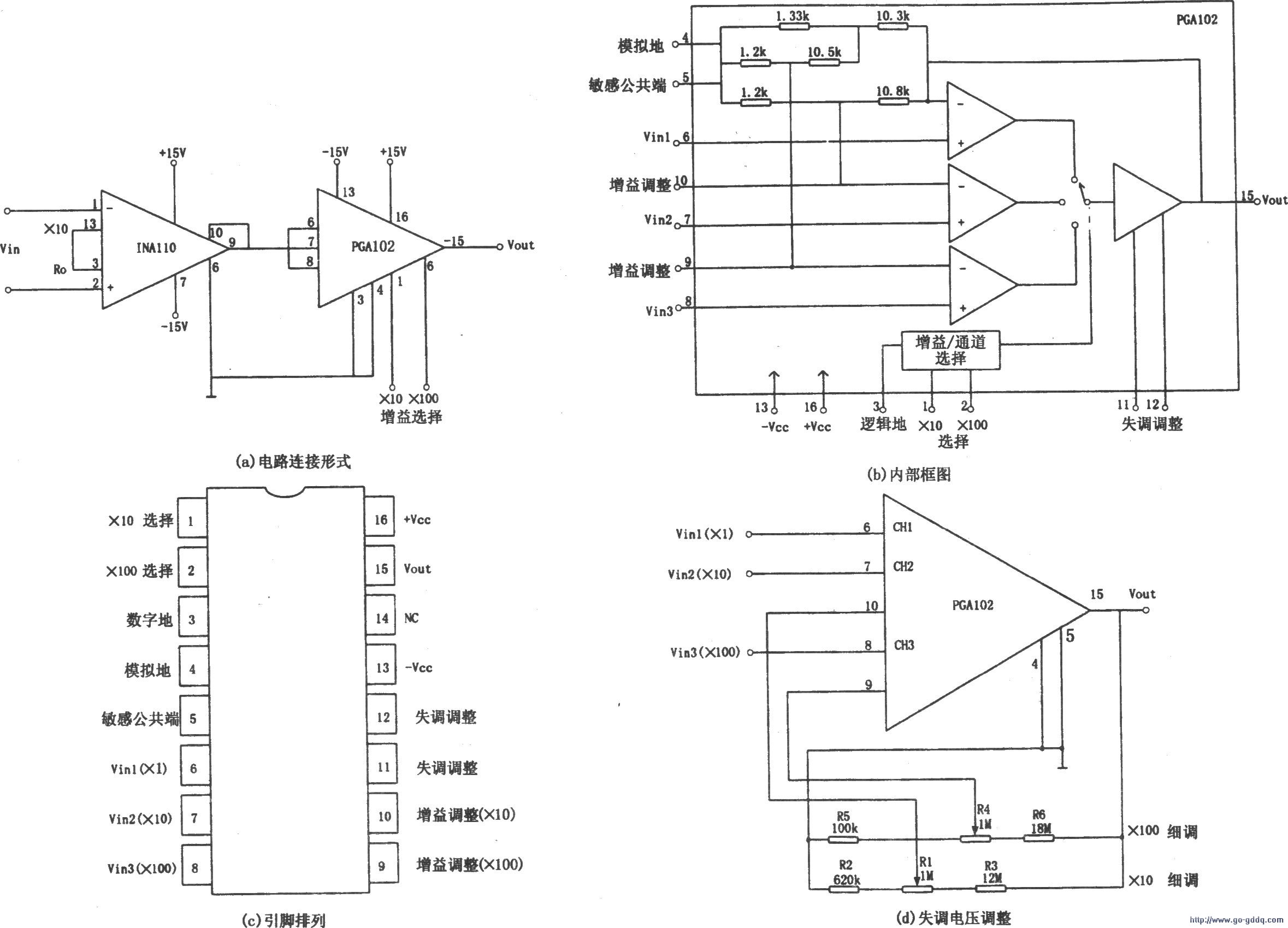

如图所示为数据增益高速串级放大电路。该电路由快速数控仪用放大器INA110和增益可编程集成运放PGA102组合而成。当INAll0的引脚3与引脚13相连时，该级的电压放大倍数为Av=10。该电路增益的控制由第二级PGA102集成运放完成。

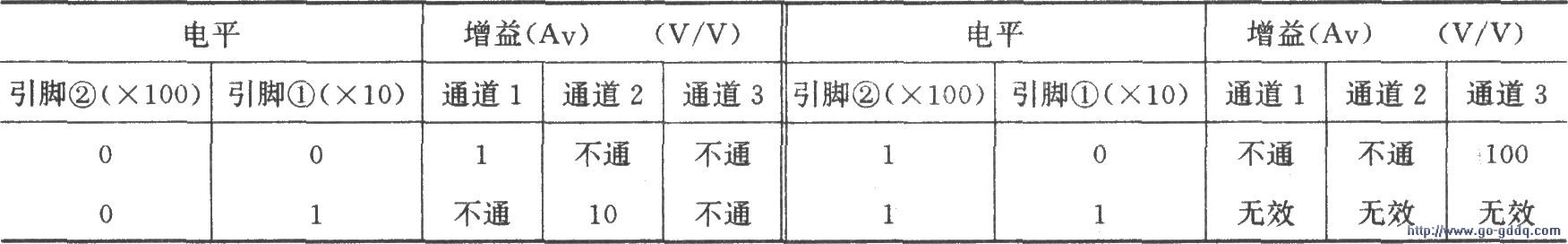

增益值与控制端电平的关系：

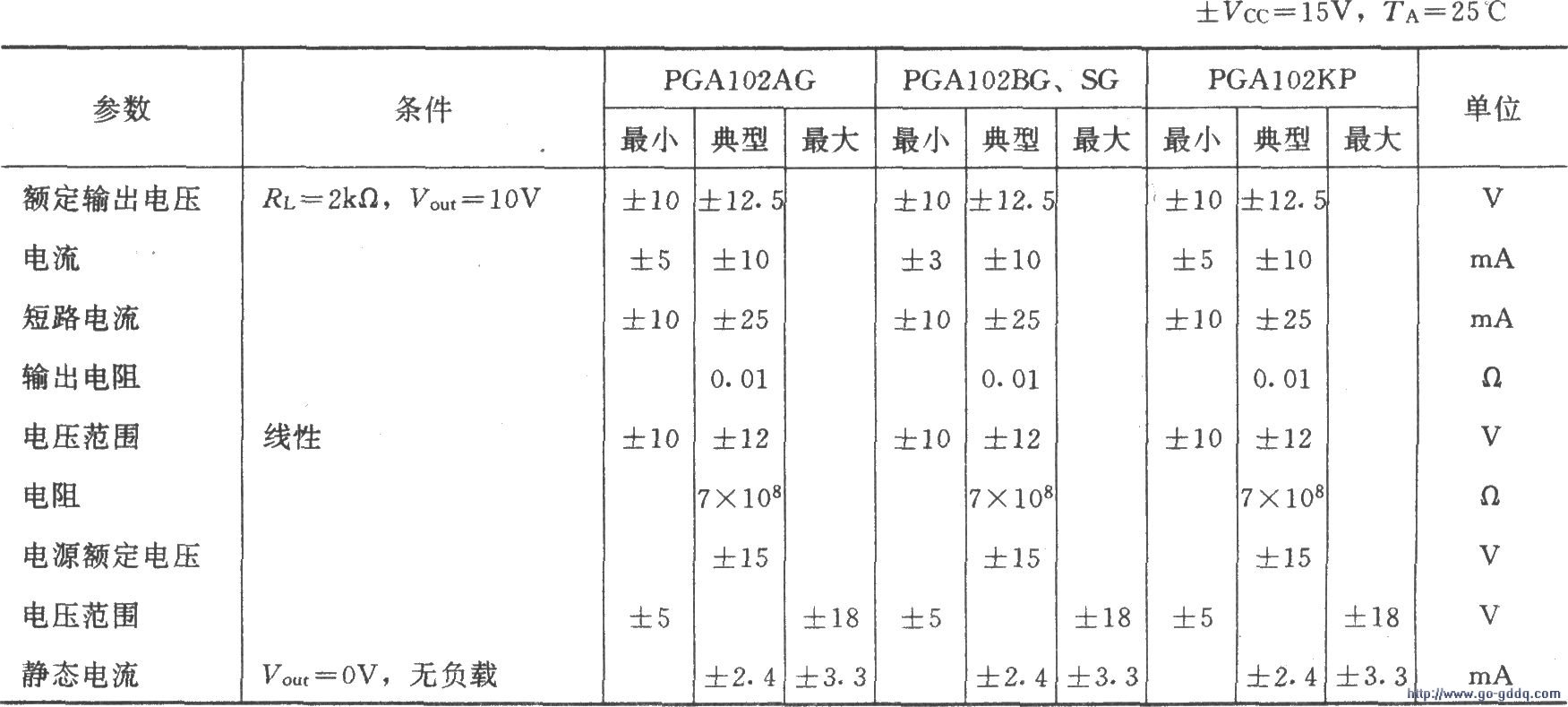

PGA102集成芯片的主要参数：
如图所示为数据增益高速串级放大电路。该电路由快速数控仪用放大器INA110和增益可编程集成运放PGA102组合而成。当INAll0的引脚3与引脚13相连时，该级的电压放大倍数为Av=10。该电路增益的控制由第二级PGA102集成运放完成。
增益值与控制端电平的关系：
PGA102集成芯片的主要参数：
