电源变压器采用250VA 、双260V+双30V容量大、电源内阻小的电源变压器；输出变压器要求有大的初级电感量、小的漏感、分布电容小，低的相移，40W 推挽式输出变压器；电位器选用动态噪声小、对数式100K双联微调电位器，并联使用可提高可靠性；高压整流滤波、电源电压去耦用的大容量电解电容器，要求选用耐压高、漏电小的电解电容器；电路级间耦合用的小容量电容器，可选用介质损耗小、绝缘好的聚丙烯CBB型电容器；电阻器采用精度高、热噪声小的金属膜电阻器RJ型的，屏极负载电阻，阴极耦合电阻选用2W以上电阻；栅漏、防振、负偏压、负反馈电阻选用体积小，0.25W RJ电阻器。

(三)整机布局

1. 各级放大器的位置，最好按照电路原理图上的连接顺序，排成直线形式，这样可使各级之间引线最短，并且各级“地”电流，都在本级范围内流动，不会流到其他级电路中，产生自激振荡等。

2. 电源线路与音频信号传输线路尽可能分开；低电平的输入放大电路，应尽量远离高电平的输出电路；容易发生故障的元件，应装在容易更换的位置。

3. 大环路负反馈电阻、电容器应安装在输出变压器的输出一端。

4. 灯丝的布线采用双股绞线，两根电线相互扭绞在一块，当通过方向相反的电流时，辐射出交变电场会相互抵消。

5. 音量电位器至信号输入插口、音量电位器中心滑动点至第一级电路栅极之间引线，要采用屏蔽线，引线要尽量缩短。

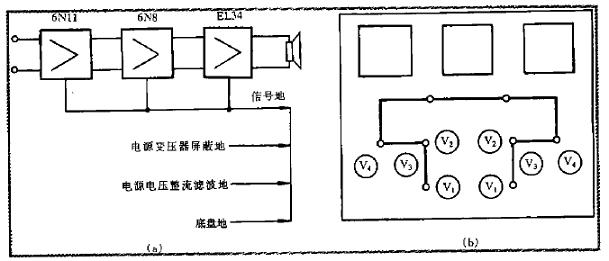

6. 怎样合理地布置地线，处理好地线分支问题，也是消除电路交流声、自激干扰的主要方法。本机采用三级汇接“一点接地”方式布置的地线母线。见图2所示：





(1)将本级的屏极与阴极，栅极与阴极回路的所有接地元件可能就近焊接在一个接地点上。

(2)按信号传输方向，把输入级，倒相推动级、末级功放的接地点，串联接地，这三级的信号地都与底盘相绝缘。

(3)“一点接地”设置在末级功放接地点上，它包括信号地、屏蔽地、电源整流、滤波地、底盘地四种地，汇接到“一点接地”上 灯丝地需经试验设置在前置级接地点上。

(四)安装步骤

    将电源变压器、电源整流、滤波阻容元件固定在底盘上，按电源电压供给图将它们连接好，通电检查电源部分是否正常，各组高低压是否正确。

    布置接地母线、灯丝线、电源电压高低压开关走线，并依次安装输出变压器、五极功率管EL34、倒相推动双三极管6N8P．电压放大双三极管6N11，各级阻容元件。要求从后级向前置级一级一级安装、一级一级打通。

    检查无误后．最后将输入级短路，输出端接8Ω15W或16Ω 16W假负载。通电测量各级直流电压，用示波器观察整机是否自激。如有自激，说明输出变压器初级P1、P2端引线接错，相位接反。可将P1、P2两端对调一下，改变环路相位，即可消除自激。

    所焊接的胆机通电后．首先应该测量一下各电子管的工作点，是否工作在最佳状态。否则，就要调整电子管工作点。

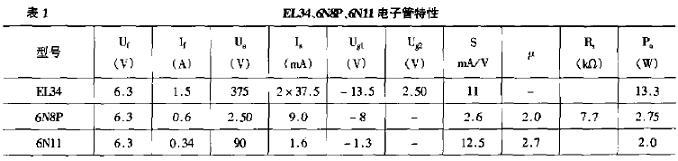

    调整工作点，要根据《电子管》手册上提供的数据，作为电子管机电路调试的依据。本机所选用的EL34、6N8P、6N11电子管特性如表1所示。
